Инструкция по эксплуатации
- 60 -
INCUT 10

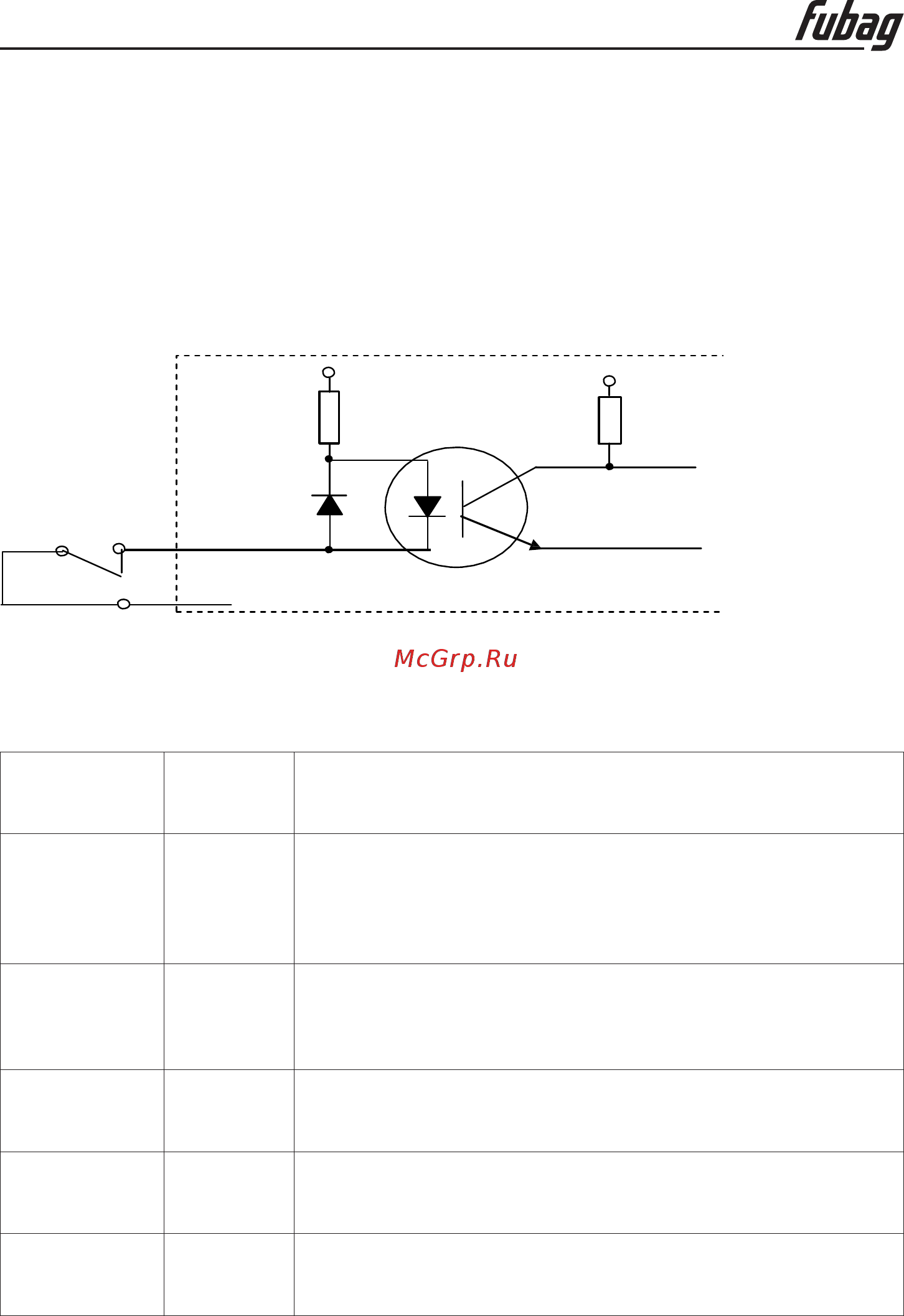

15.2. Принципиальная схема выхода системы
Примечания:
Управляющий сигнал = 0: выключатель/реле включ. (+24В контур замкнут, низкий уро-
вень и передача сигнала)
Управляющий сигнал = 1: выключатель/реле выключ. (+24В контур разомкнут и отсут-
ствие передачи сигнала)
+5В
+24В
Вход системы
НЗ-контакт
Входной сигнал
заземление
24В заземление
15.3. Назначения входных/выходных портов
Обозначение
сигнала
25-контакт-
ный порт
(гнездо)
Описание
>W+ 1 Пределы по X/Y+: пределы двух осей в положительном на-
правлении, соединённые последовательно, высокий приори-
тет.
Пожалуйста, если сигнал не используется, подключайте его к
заземлению 24В.
W-< 14 Пределы по X/Y-: пределы двух осей в отрицательном направ-
лении, соединённые последовательно, высокий приоритет.
Пожалуйста, если сигнал не используется, подключайте его к
заземлению 24В.
STA 2 Внешняя пусковая кнопка, высокого уровня. Пожалуйста,
если сигнал не используется, подключайте его к заземлению
24В.
RET 15 Внешняя кнопка возврата (backspace), высокого уровня. По-
жалуйста, если сигнал не используется, подключайте его к
заземлению 24В.
DLZ 3 Тестирование напряжения дуги, обычно низкого приорите-
та, но имеет высокий приоритет, когда напряжение дуги не
включено.
