Инструкция по эксплуатации

- 59 -

INCUT 10

14.3. Проверка входов

Система даёт возможность определить состояние активных входных портов с опти-

ческой развязкой. ―0l обозначает низкий потенциал (заземление), а ―1l обозначает

высокий потенциал (24В или выше). Обозначение входных портов указано в разделе ―

Назначение входных/выходных портов l.

15. Соединения входных/выходных портов

В числе портов системы имеются входные порты (DB25 контактов), выходные порты

(DB25 контактов), двигатель (15 контактов) и последовательный порт RS232 (15 контак-

тов) для подсоединения регулятора высоты, производства Microstep.

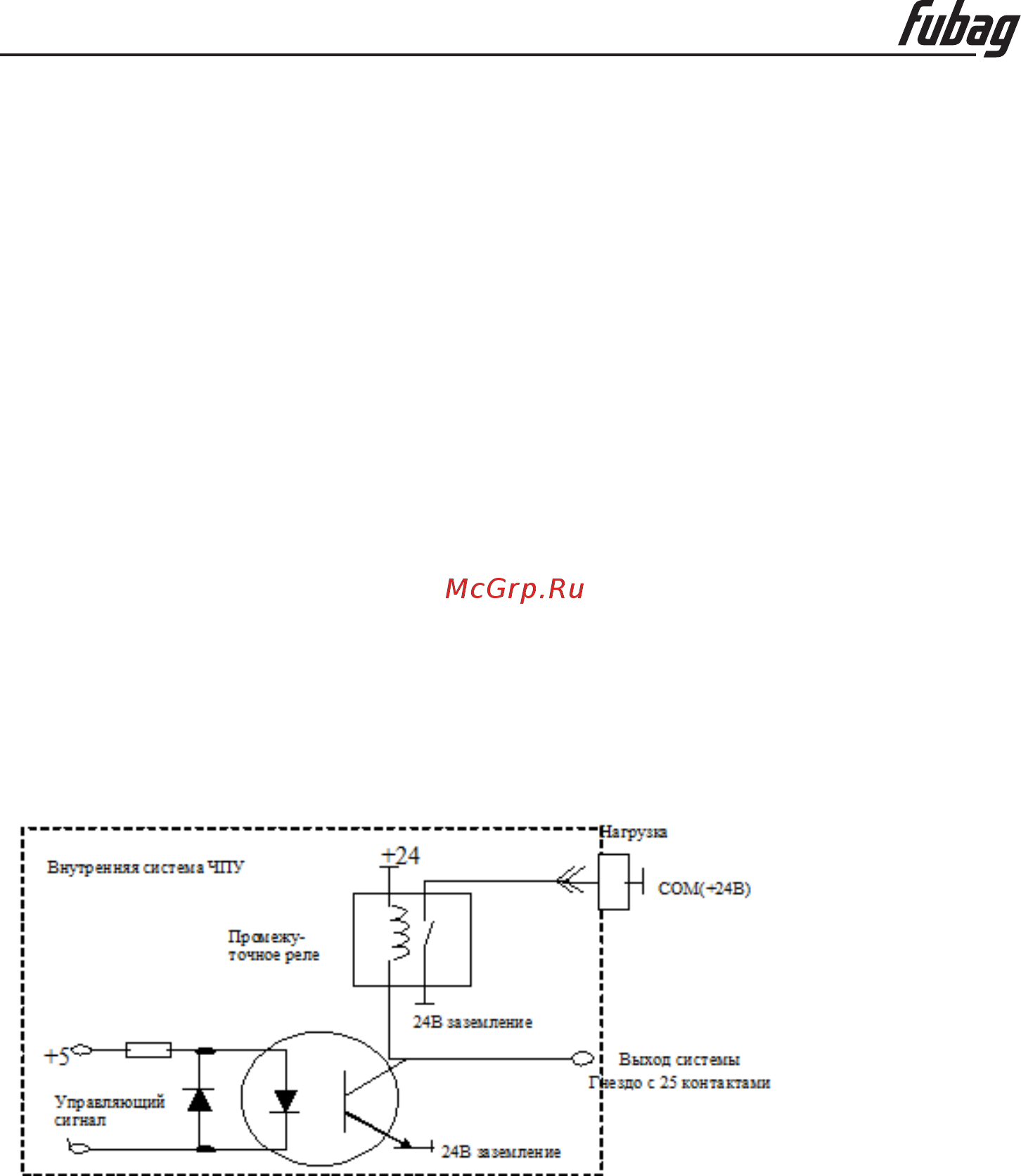

15.1. Принципиальная схема входа системы

Обычно для ограничения хода, запуска или паузы применяются механические выклю-

чатели.

Для защиты системы от помех в механических выключателях используются нормально-

замкнутые контакты, соединяемые так, как описано ниже.

Примечания:



Логика аварийного останова, паузы и ограничения хода системы одна и та же, т.е.

все они соединяются с нормально-открытыми контактами (НО-контакт) или

нормально-замкнутыми контактами (НЗ-контакт).

 После включения электропитания система автоматически проверяет уровень

бита активации в качестве контрольной привязки для тестирования управления.

 Таким образом, если внешний пусковой выключатель не подсоединён, то соответ-

ствующий бит активации должен быть соединён с заземлением 24В (сходно с соедине-

нием НЗ-контакта) или не соединён (подобно НО-контакту).
