Инструкция по эксплуатации

- 65 -

INCUT 10

15.7. Совместная связь для выполнения газопламенной/

плазменной резки

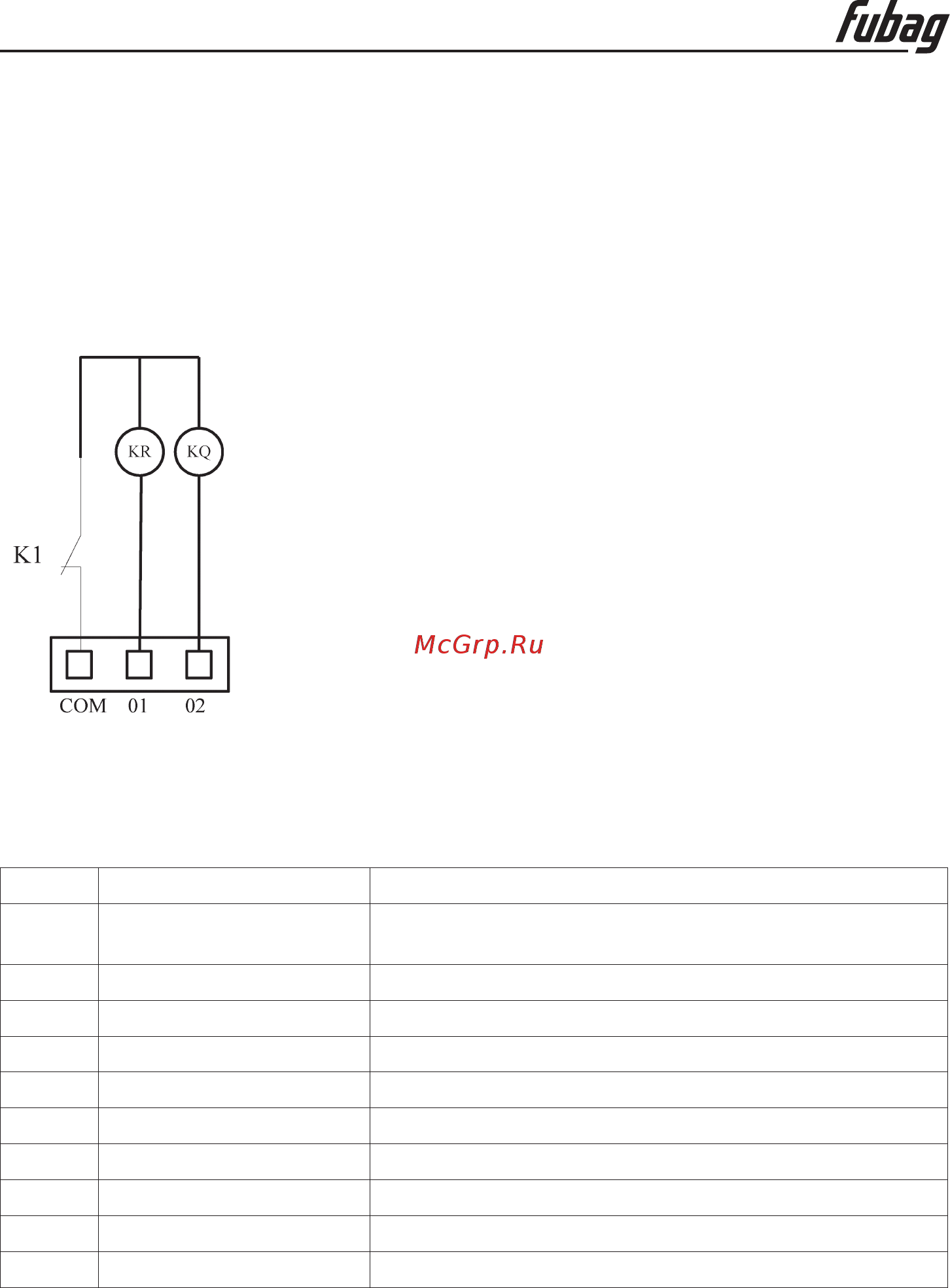

В случае если от системы требуется подсоединение, как плазменного, так и газопламен-

ного резака, выполните соединения для плазменного режима и газопламенного режима

резки соответственно, так как описано выше, а затем позаботьтесь о переключателе K1

для выбора газопламенной или плазменной резки, выполнив соединение в соответствии

с представленной ниже схемой.

KR – это электромагнитный клапан для ацетилена (газ);

KQ – это электромагнитный клапан для кислорода для резки;

Если электромагнитный клапан для ацетилена (газ) не

подсоединён, то контакты газового контура выполнять нет

необходимости;

K1 – это реле (M20) для переключения между газопламенным

и плазменным режимами.

15.8. Описание контактов

1. Назначения выводов 15-контактного разъёма для регулятора высоты модели SH-

HC30 производства Microstep таковы:

№ Признаки Описание

1 Общий последователь-

ный

232-COM

2 Последовательный Rx 232-RXD

3 Последовательный Tx 232-TXD

4 Входной сигнал Сигнал напряжения дуги (высота резака)

5 Сигнал GND Земля сигнала напряжения дуги

7. 14 Источник питания Источник питания + 24В для регулятора высоты

8. 15 Источник питания Земля источника питания 24В для регулятора высоты

10 Вход Сигнал переключения ручной/авто

12 Вход Ручной сигнал подъёма для перемещения резака вверх

13 Вход Ручной сигнал опускания для перемещения резака вниз
