Инструкция по эксплуатации
- 17 -
INCUT 10
2.3 Кабель ДЕЛЕНИЯ ДУГИ
2.4 Кабель РЕГУЛЯТОРА ВЫСОТЫ РЕЗАКА

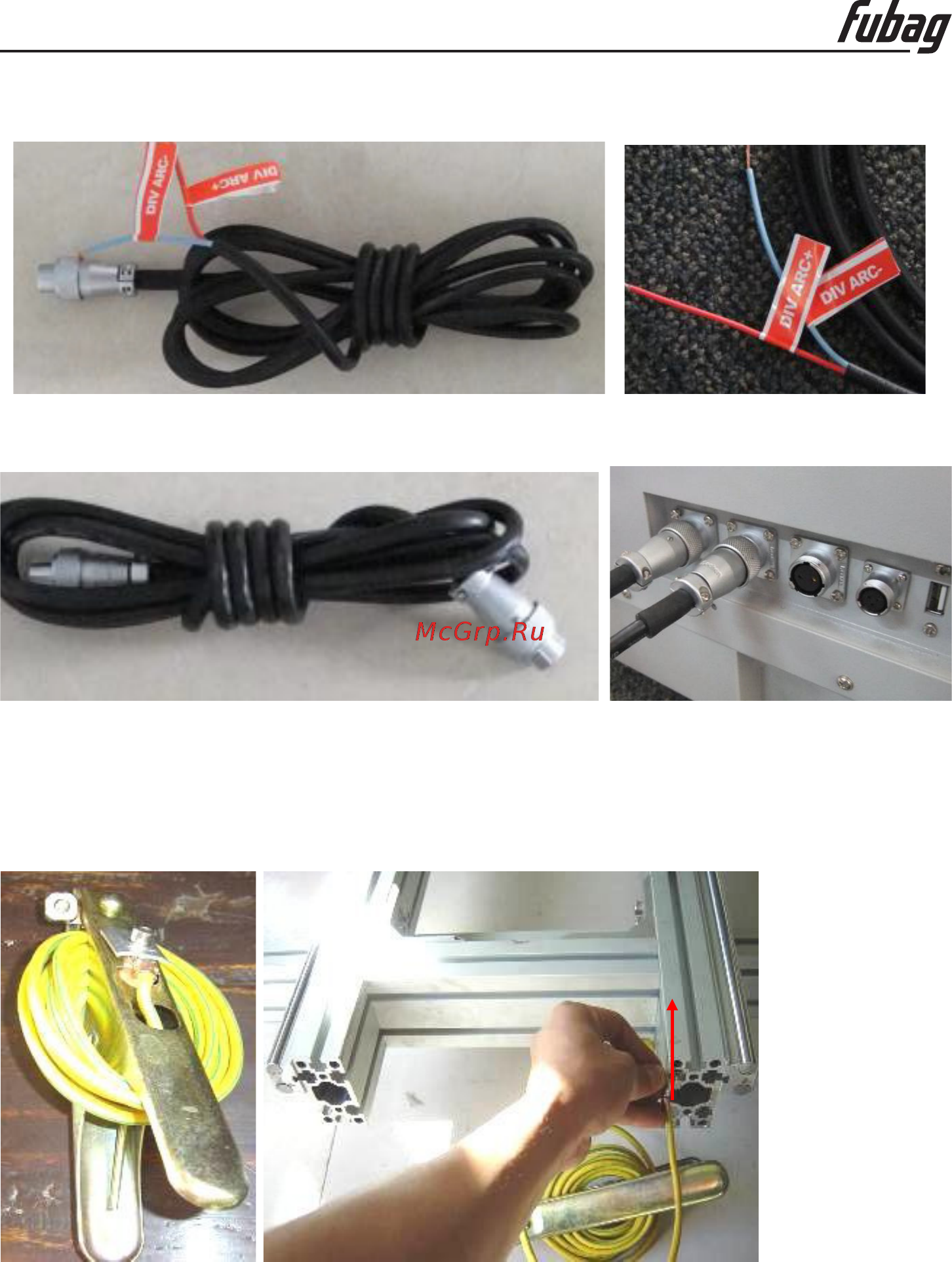

4.7. Подсоединение кабеля заземления
1. Возьмите кабель заземления; вставьте гайку в паз рамы продольных направляющих и,
продвинув её на 100 мм от края, зафиксируйте эту гайку.
4.8. Установка плазменного резака
1. Возьмите плазменный резак с кабелем этого резака, выходящим из кабельного
желоба,выкрутите болты из держателя резака, имеющегося на блоке регулятора высоты
резака, установите резак в требуемое положение (удостоверьтесь, что резак занимает
вертикальное положение по отношению к разрезаемому листу) и зафиксируйте его.
