Инструкция по эксплуатации
- 63 -
INCUT 10

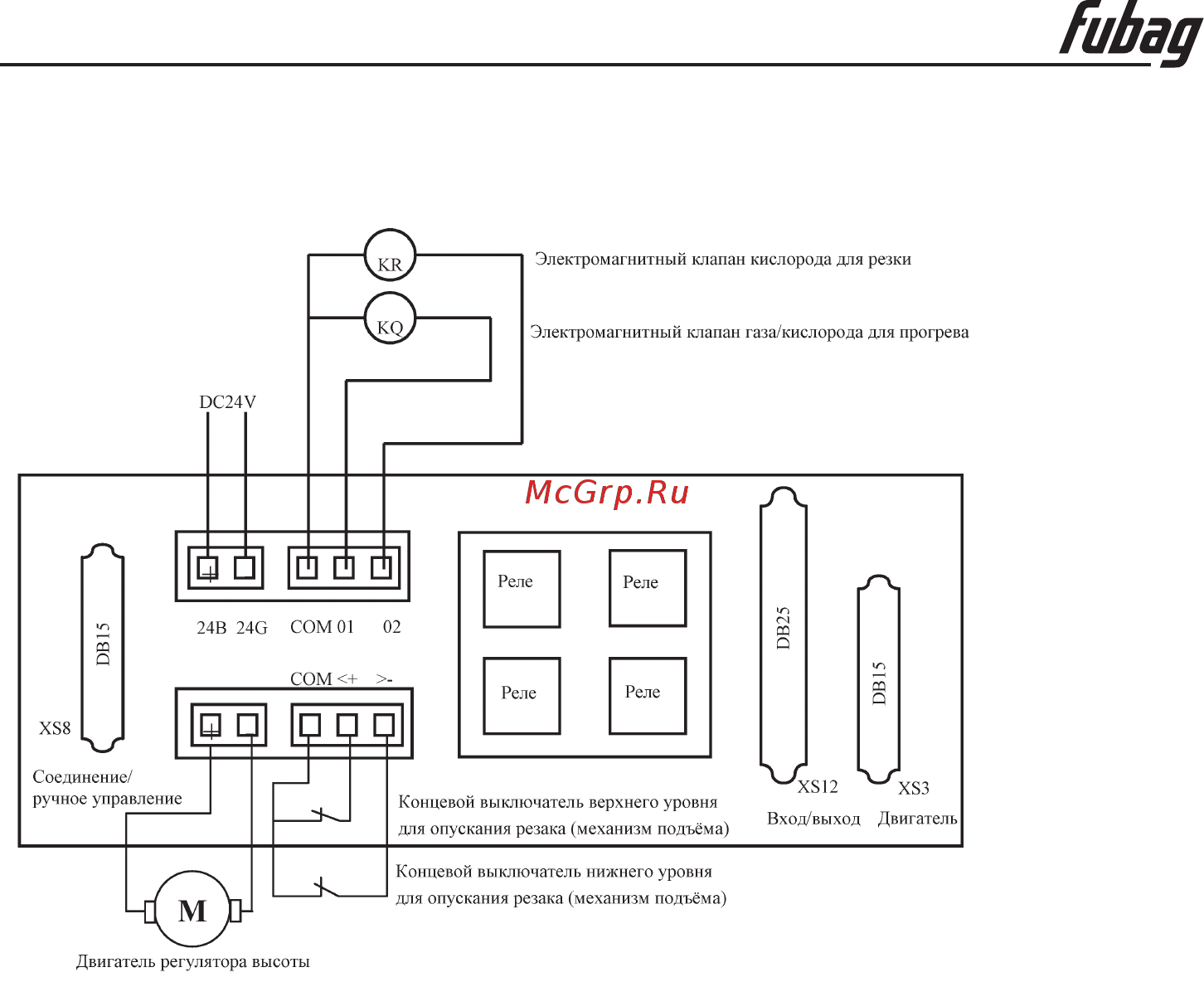

15.5 Типовое проводное соединение для выполнения
газопламенной резки (DB15)
