Инструкция по эксплуатации
- 34 -
INCUT 10
заданной скорости резки, после чего продолжит процесс резки.
4) Если выбирается опция MOVE HOLE, то необходимо поменять опцию MOVE HOLE на
―1‖ в
меню управления параметрами и сделать эту опцию активной. Таким образом, всякий
раз, когда
подходит время операции пробивки, система будет вызывать меню выбора, как показа-
но ниже.

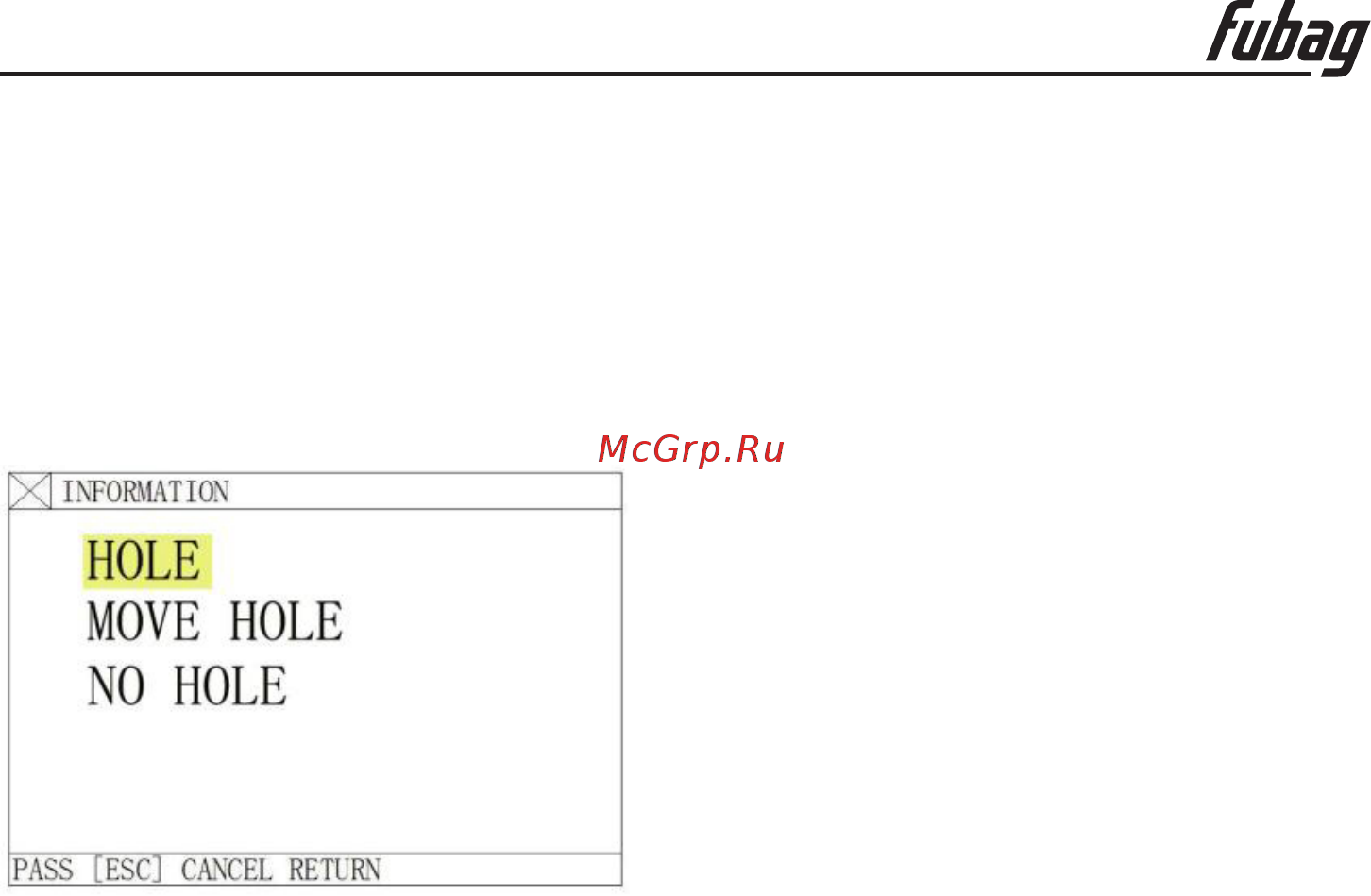

Рисунок. 8.7. Диалоговое окно, предоставляющее возможность выбора, которое выводится
системой после достижения точки пробивки, если выбран метод врезки с внешнего края
8.8.3. NO HOLE (без отверстия)
Не выполняя пробивки в текущей позиции, система пропускает её и переходит к следу-
ющей.
После этого появляется новое диалоговое окно установок по пробивке.
