Инструкция по эксплуатации
- 41 -
INCUT 10

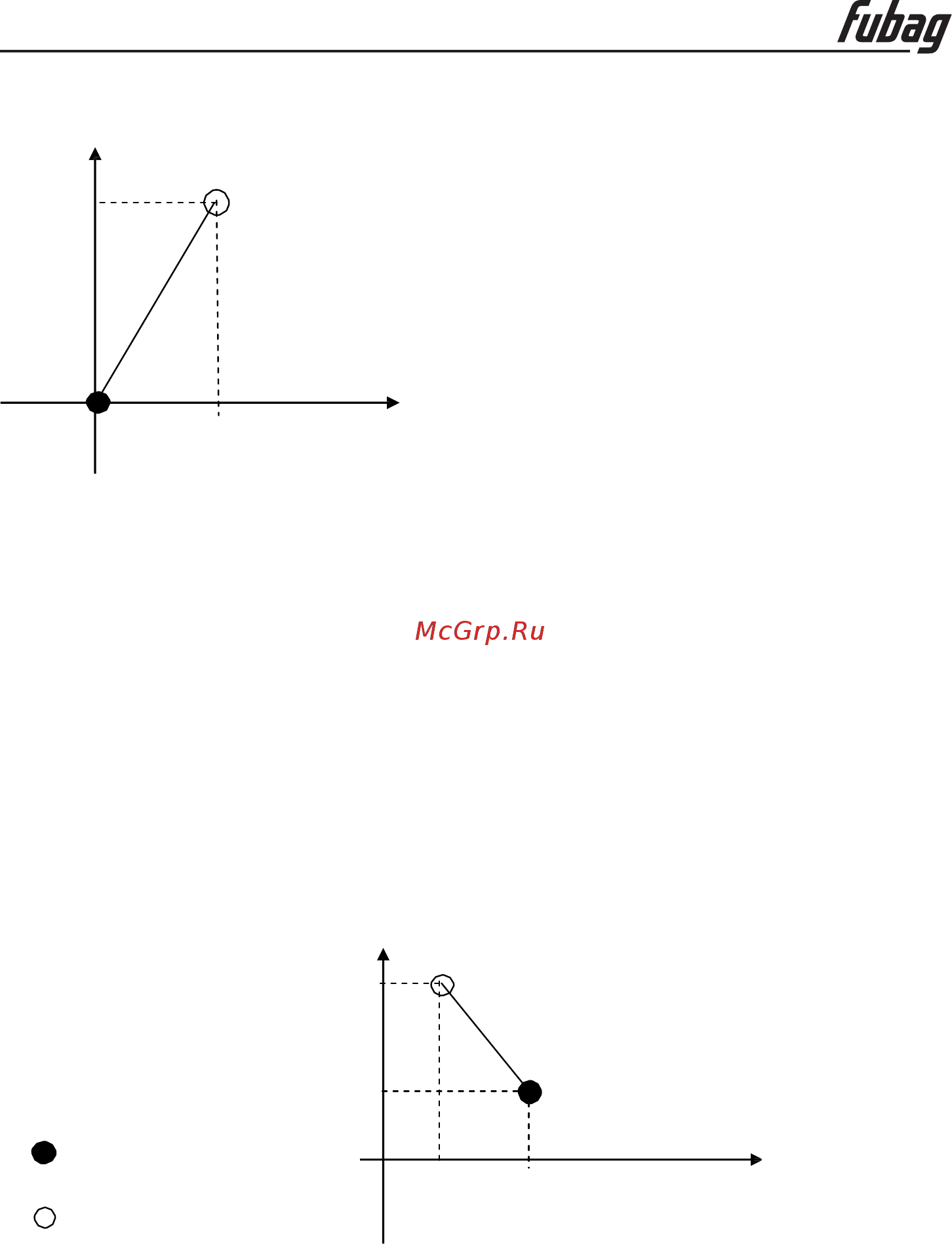

(или G00 U120 V280) M02
+Y
+280
+X
＋120
Текущее положение резака Ожидаемое положение резака
4) G00: Быстрое передвижение
Используя эту команду, можно быстро перемещать резак в заданную позицию. В случае
если выполняется движение по двум осям, резак будет перемещаться по прямой линии
от начальной точки до конечной на скорости, равной максимальному предельному зна-
чению, умноженному на коэффициент изменения. При выполнении команды G00 ско-
рость зависит от коэффициента изменения.
Формат: G00 X[U]n Y[V]n
или G00 PPn
5) G01: Команда резки по прямой линии
Данная команда заставляет резак производить резку до достижения заданной точки
по прямой линии. Команда используется для выполнения линейного движения резки с
линейной или билинейной интерполяцией. Скорость подачи задаётся командой F.
Формат: G01 X[U]n Z[W]n [Fn] или G01 PPn [Fn]
例：G92 X0 Y0
G00 X200 Y95
G01 X80 Y235
(或 G01 U-120 V145)
M02
+Y
+235
+95
+X
Текущее положение резака
+80
+20
Ожидаемое
положение резака
6) G02/G03: Команды резки по дуговой линии
Данные команды используются для круговой интерполяции и представлены командой
резки по дуговой линии, направленной по ходу часовой стрелки G02 и командой резки
по дуговой линии, направленной против хода часовой стрелки G03. На нижеприведен-
ном рисунке показано, как устанавливаются направления.
