Инструкция по эксплуатации
- 35 -
INCUT 10

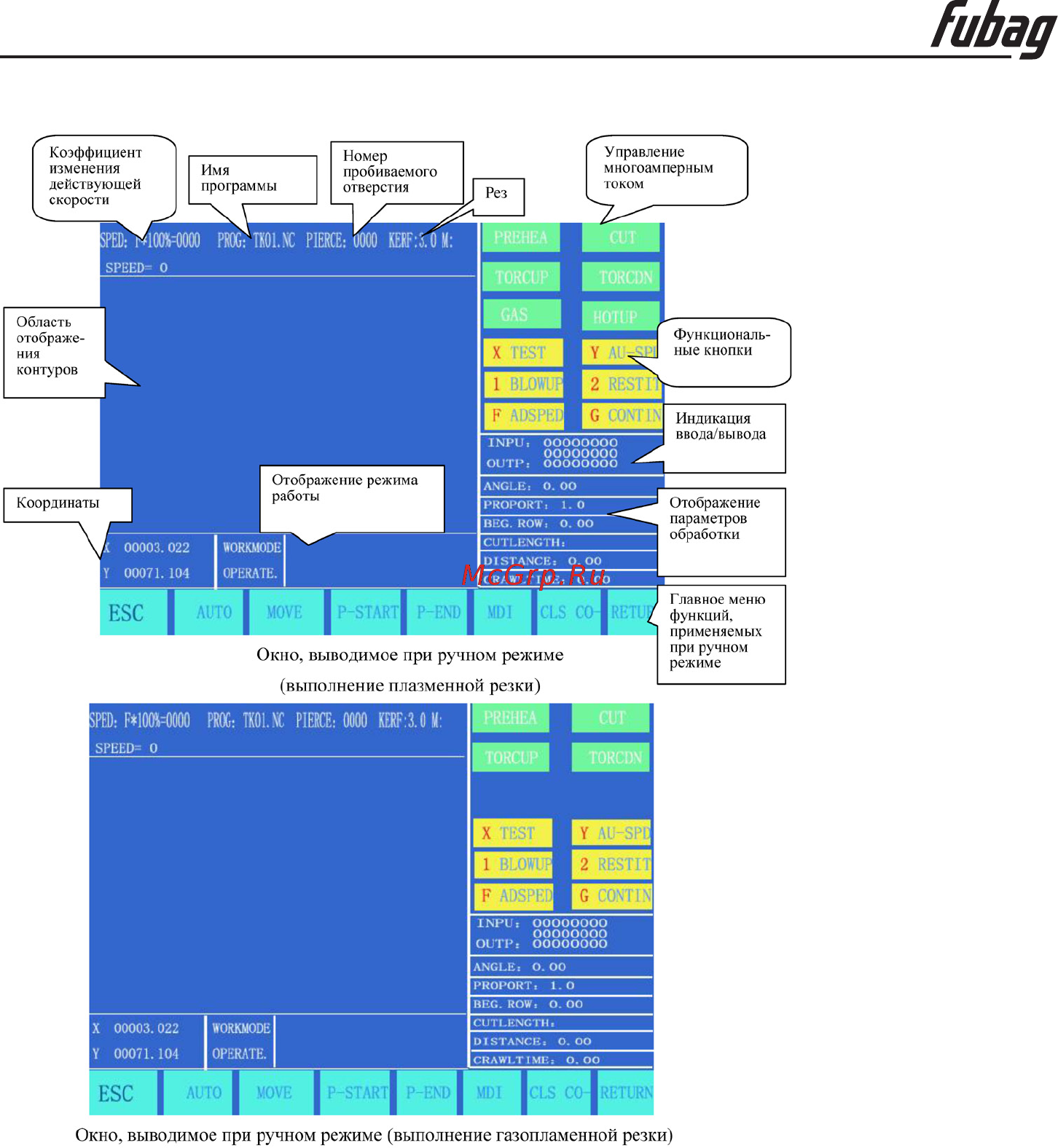

Рисунок.9.1. Окно, выводимое при ручном режиме
9.1. ОПИСАНИЕ ОКНА, ВЫВОДИМОГО ПРИ РУЧНОМ РЕЖИМЕ
Окно, выводимое в ручном режиме, такое же, как и в автоматическом, за исключением
того,
что коэффициент, на который умножается скорость, регулируется вручную и это
сказывается на ручных операциях, скорости возврата в базовую точку, скорости
перемещений и т.д. Для ручного режима предусмотрены следующие опции:
9.1.1. Кнопки управления направлением [↑], [↓], [←], [→] и кнопка продолжения
[G]
Обычно, если нажимают и удерживают одну из четырёх кнопок направления, произво-
дится движение вдоль соответствующей оси, которое продолжается, пока кнопка не
