Инструкция по эксплуатации
- 57 -
INCUT 10

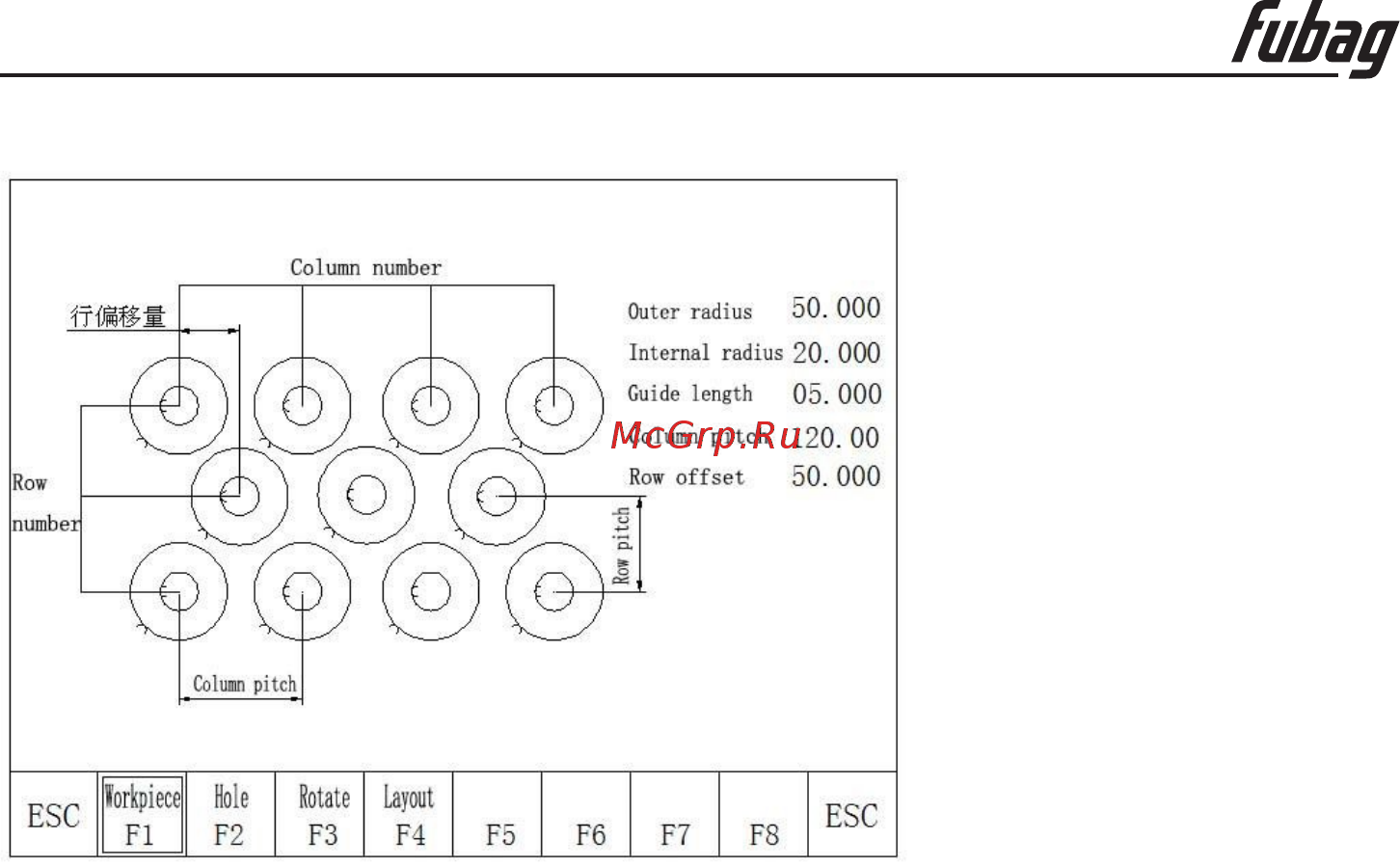

{F8}Подтвердить: После установки параметров нажмите эту кнопку, чтобы сгенериро-
вать программу резки.
13.4. Модуль, определяемый пользователем
У пользователя есть возможность приспособить модуль под свои потребности следую-
щим образом:
1 Сначала требуется отредактировать стандартную программу для модуля, опре-
деляемого самостоятельно, и назвать её TK17S.NC, со следующей структурой:
G92 X0 Y0 // Модуль, определяемый пользователем
Примечание:
У исходной программы не должно быть больше чем 59 строк.
G28 // Последняя строка должна содержать инструкцию для резака о возврате в
контрольную точку.
M02
2 Просто скопируйте эту программу в файловую систему. Элемент образца
с номером 17 определяется самостоятельно. Если не будет нового модуля,
определяемого самостоятельно, то система автоматически примет старый
модуль.
3 Данный модуль может использовать функции схемы разметки и поворота, но
не может устанавливать какие-либо параметры.
