Инструкция по эксплуатации

- 49 -

INCUT 10

12.2.2. Системные параметры

Находясь в подменю SETUP, нажмите [F2], чтобы перейти на окно настройки параме-

тров, показанное на рис. 12.3:

Область

отображения

параметров

Диапазон

настройки

параметра

Кнопка ESC

Главное

меню

SETUP

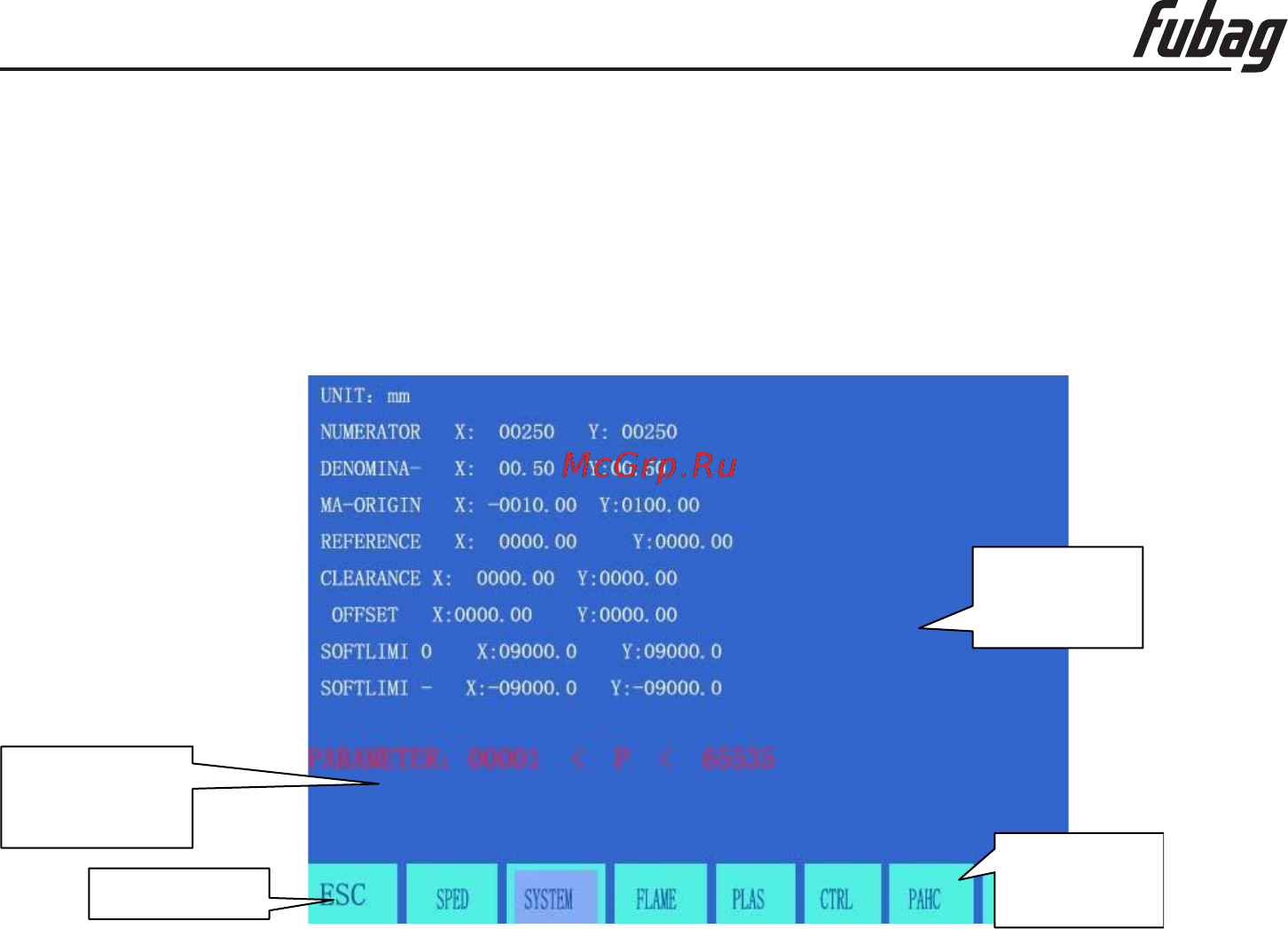

Рисунок 12.3. Настройка параметров системы

Соотношение числителя/знаменателя электронной передачи---- Отношение чис-

лителя/знаменателя электронного оборудования – это эквивалентный импульс, выра-

женный в микронах.

Числитель < 65535, знаменатель < 65535.

Пример: если эквивалентный импульс системы составляет 0,008мм, то передаточное

отношение электронной передачи при отношении числитель/знаменатель = 8/1.

Передаточное отношение электроники = Шаг винта × 1000 (360 × количество ступеней /

шаговый угол × передаточное число привода)

Методика расчёта (способ регулировки) электронной передачи следующий:

(1) Сначала, примите передаточное отношение электронной передачи,

напр., 8:1.

(2) Приведите машину в движение, так чтобы она прошла контрольное расстоя-

ние (чем больше расстояние, тем точнее). Измерьте фактическое расстояние

перемещения и подставьте полученную величину в следующую формулу:

Числитель x фактическое расстояние перемещения Знаменатель x теоретическое рас-

стояние перемещения

Приведите этуформулу к несократимой дроби.

Пример: допустим, что передаточное отношение электронного оборудования 8:1, тео-

ретическое расстояние перемещения составляет 2000мм, а фактическое расстояние

перемещения 2651мм.

8 2651 2651

1 2000

250
