10.1.4. {F4}DELE (удалить программу)
Используется для удаления программы из области пользовательских программ.
10.1.5. {F5} DELL (удалить строку)
Для удаления полной строки программы из области редактирования и повышения
эффективности ведения редактирования.
10.1.6. {F6} TRAN (передача)
Используется для передачи программ. Данная система поддерживает передачу про-
грамм с флэш-памяти. Нажмите кнопку [F6], чтобы войти в меню более низкого уровня,
как показано ниже:

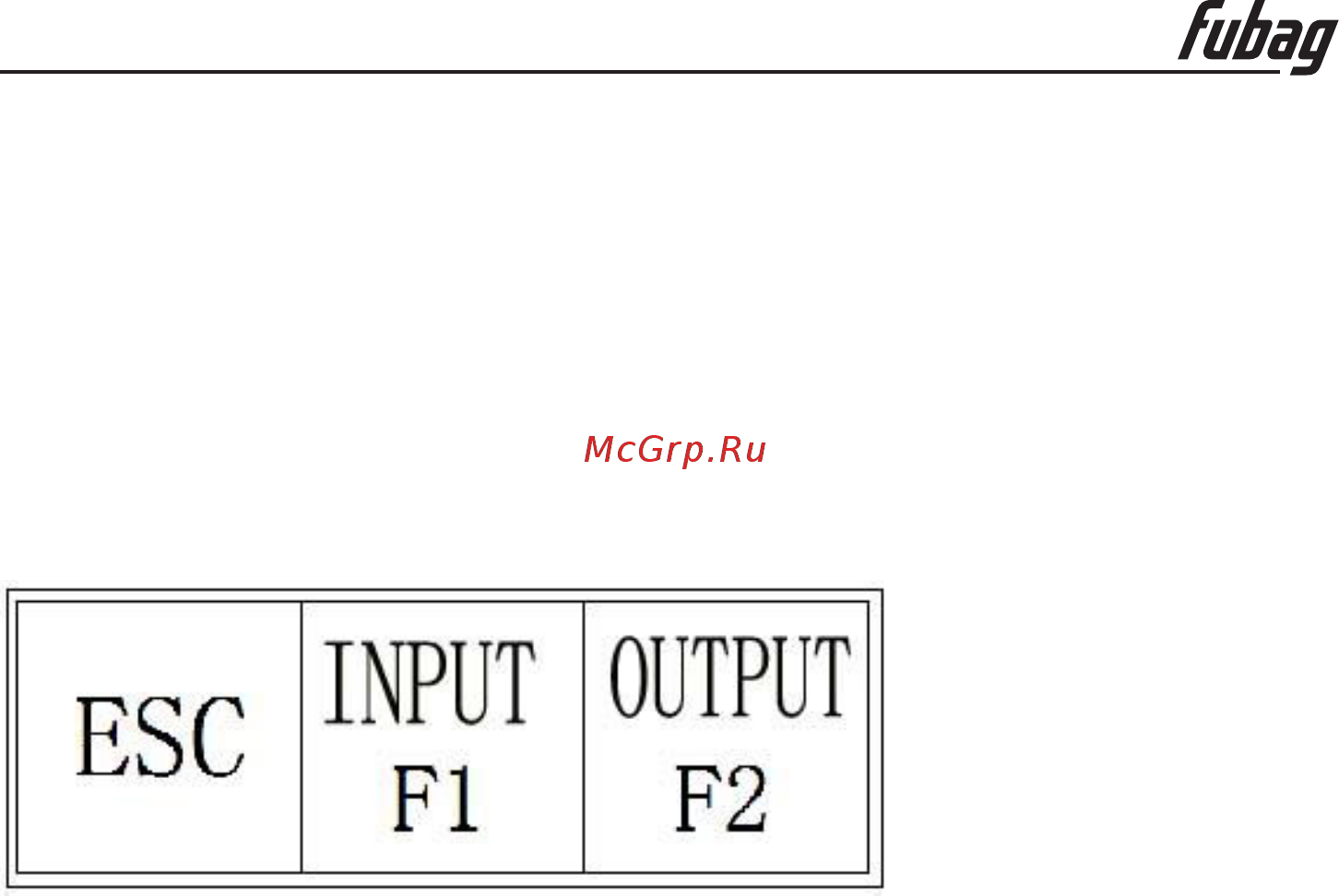

Рисунок. 10.2. Меню для передачи данных с флэш-памяти
[F1] Ввод: предназначена для передачи данных с флэш-памяти в область программ рез-
ки.
[F2] Вывод: предназначена для вывода программ резки на флэш-память из области
программ резки.
10.1.7. {F7}SEARCH STRING (поиск строки)
Эта функция на данный момент не обеспечена. Она зарезервирована для обновления в
дальнейшем.
