Инструкция по эксплуатации
- 58 -
INCUT 10
14. Диагностика

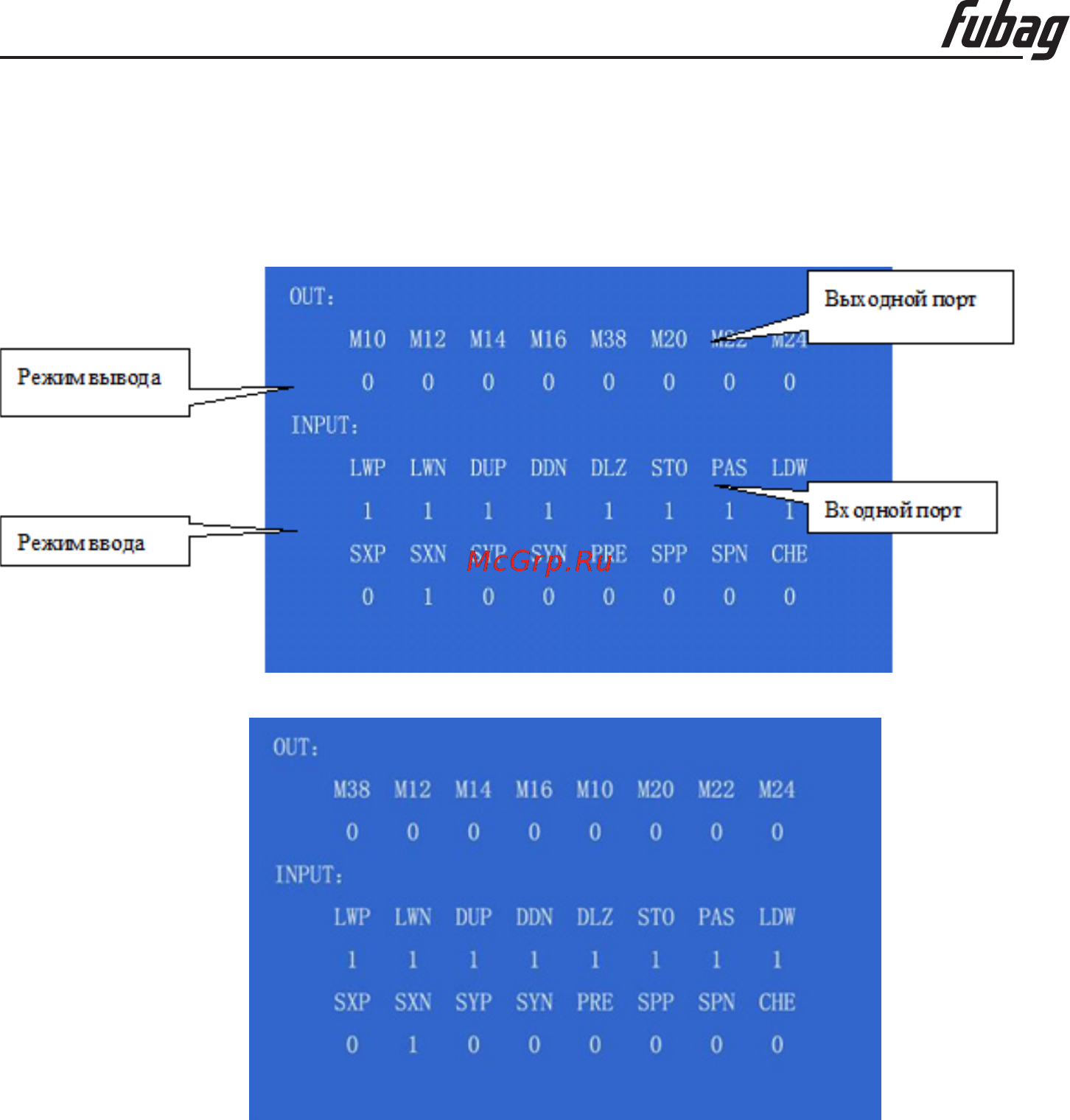

Находясь в главном меню системы, нажмите [F5], чтобы перейти на главное окно ДИА-
ГНОСТИКИ, показанное ниже:
При выполнении плазменной резки
При выполнении газопламенной резки
14.1. Проверка входных/выходных портов
Системная диагностика показывает имеющиеся аппаратные ресурсы. Окно ДИАГНО-
СТИКИ позволяет проверять состояние входных/выходных портов.
14.2. Проверка выходов
Переведите курсор на любой из 8 выходных портов с оптической развязкой. Изме-
няйте уровень сигнала установкой на ―0l или ―1l. ―1l обозначает включение, а ―0l
– отключение. Назначение выходных портов описано в разделе ―Назначение входных/
выходных портов l.
