Инструкция по эксплуатации

- 40 -

INCUT 10

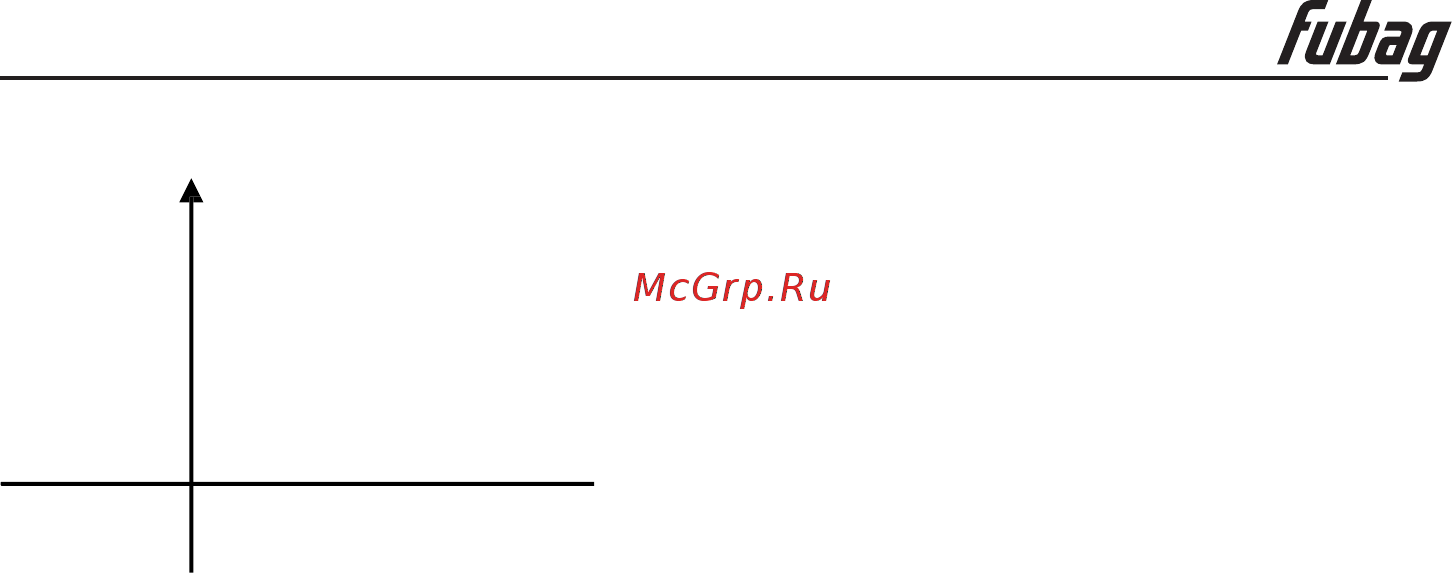

Рисунок 11.1. прямоугольная система координат

11.3. G: Основные подготовительные команды

1) G92: Команда установки базовой точки

При написании программы необходимо задавать значение координаты (абсолютной ко-

ординаты) исходной точки резки (базовой точки) в самом начале.

Формат: G92 Xn Yn

Если за G92 не следуют значения координат X/Y, то в качестве точки привязки будут

приняты текущие координаты X/Y. Обычно если точка начала машины используется как

базовая точка для позиционирования, то значения X/Z не следуют за G92.

2) G90/G91: Команды абсолютных/относительных координат

Когда используется G90, X/Y представляют значения координат и U/V представляют зна-

чения, относящиеся к текущей точке; когда используется G91, как X/Y, так и U/V пред-

ставляют значения, относящиеся к текущей точке.

Формат: G90 Формат: G91 Пример 1: G92 X0 Y0

G91 //Относительная система координат

G00 X100 Y100 // Быстро попасть в точку (100, 100), эквивалентно G00/U100/V100

G01 X500 Y100 // Резка до точки (600,200) по прямой линии, эквивалентно G01/U500/

V100

Пример 2: G92 X0 Y0

G90 // Абсолютная система координат по умолчанию G00 X100 Y100 // Быстро попасть

в точку (100, 100)

G01 X600 Y200 // Резка до точки (600,200) along a straight line

3) G20/G21: Команды Британская/Метрическая

G20 обозначает британскую систему. Все значения величин X,Y,I,J,R,U,V,H и F, следую-

щие за G20, выражены в британских единицах измерения.

G21 обозначает метрическую систему. Все значения величин X,Y,I,J,R,U,V,H и F, следую-

щие за G21, выражены в метрических единицах измерения

Формат: G20 Формат: G21

Пример: G92 X0 Y0 G00 X120 Y280
