Инструкция по эксплуатации
- 15 -
INCUT 10
4.6. Указания по подключению

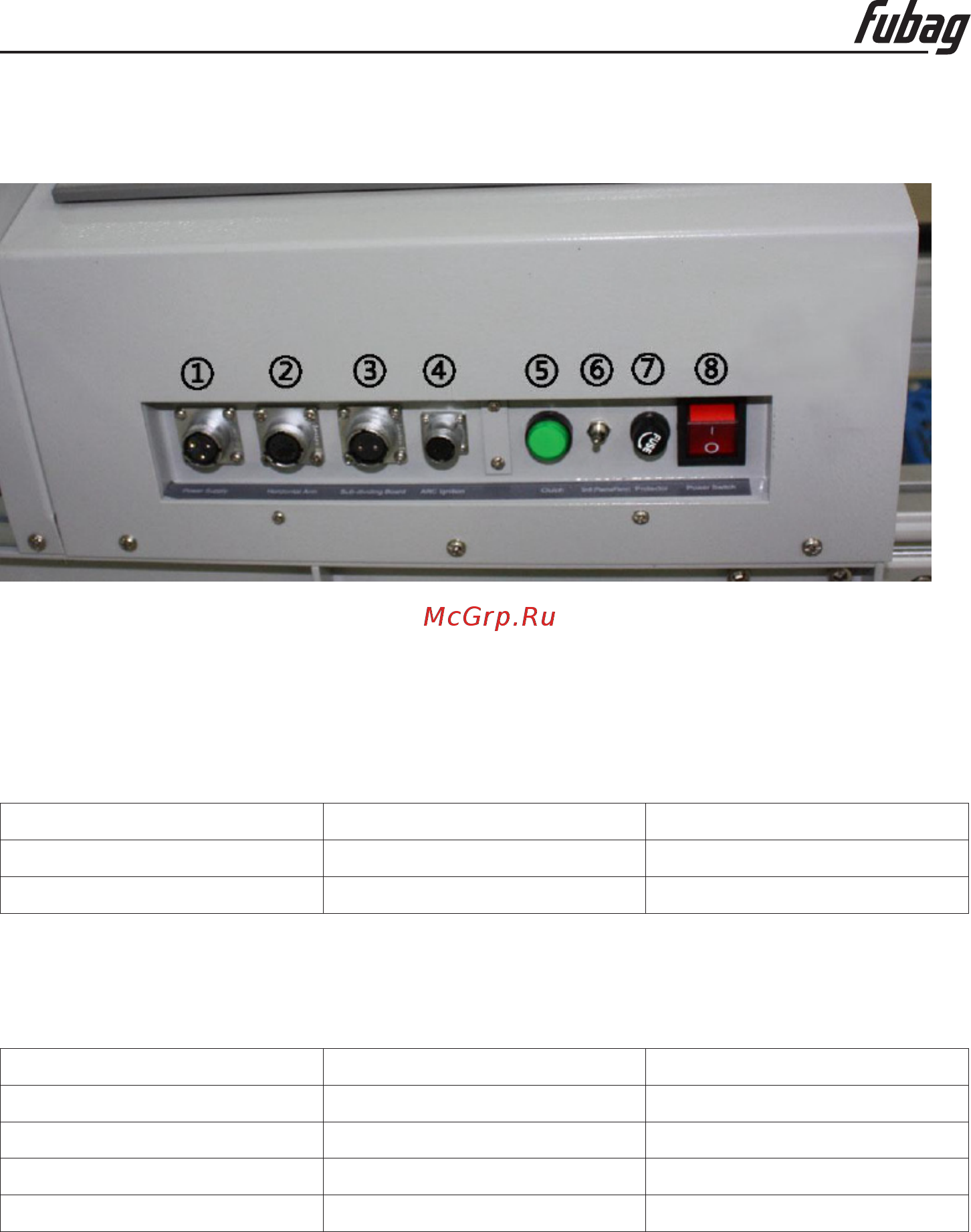

1. Ниже показана панель с разъёмами и приведено её описание
Электропитание (напряжение 220 В)
Регулятор высоты резака
Кабель деления дуги
Описание проводов:
НАИМЕНОВАНИЕ ЦВЕТ КОНТАКТ
ДЕЛЕНИЕ ДУГИ + Красный 1
ДЕЛЕНИЕ ДУГИ - Чёрный 2
Кабель дуги
Описание проводов:
НАИМЕНОВАНИЕ ЦВЕТ КОНТАКТ
ВКЛЮЧЕНИЕ ДУГИ Синий 1
ВКЛЮЧЕНИЕ ДУГИ Фиолетовый 3
ВЫКЛЮЧЕНИЕ ДУГИ Чёрный 2
ВЫКЛЮЧЕНИЕ ДУГИ Коричневый 3
Автономный режим (Нажатое состояние)
Переключатель (верх: плазма автоматически, середина: электрическое, вниз: пламя
автоматически)
Плавкий предохранитель
Электропитание Вкл./Выкл.:
