Инструкция по эксплуатации
- 55 -
INCUT 10
дела для регулятора высоты.
13. LIBMINIT (Библиотека образцов)
13.1. Настройка LIBMINIT
В дополнение к приспособленному под конкретного пользователя модулю образцов,
данная функция позволяет клиентуввести требуемые размеры и получить нужное из-
делие.
При вводе параметра система управления производит общую проверку физических раз-
меров и выдаст предупреждающее сообщение, если выявляется какая-либо ошибка.
Примечания:
1 Система управления не в состоянии выявить все ошибки параметров, поэто-
му, пожалуйста, вводите по возможности правильные размеры.
2 После ввода параметров система управления нарисует контур на основании
этих введенных данных, что очень полезно для выполнения графической про-
верки.
Находясь в системном меню, нажмите [F6], чтобы ввести
LIBMINIT (Библиотека образцов).

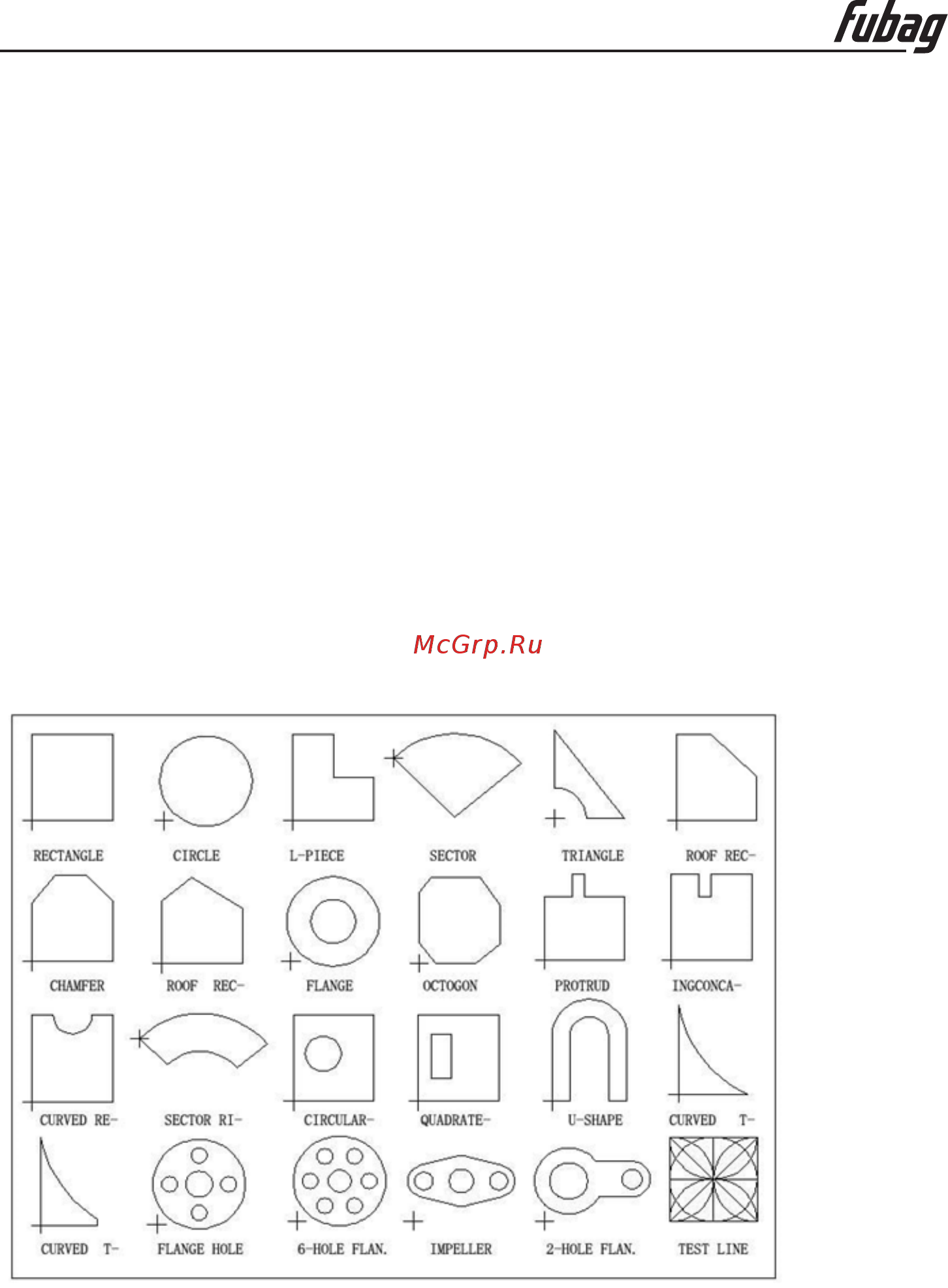

Рисунок. 13.1. Функция LIBMINIT (Библиотека образцов)
13.2. Выбор элементов контура
На данный момент описываемая система предоставляет 24 элемента контура. По требо-
