13
MIG 250 F (N253)

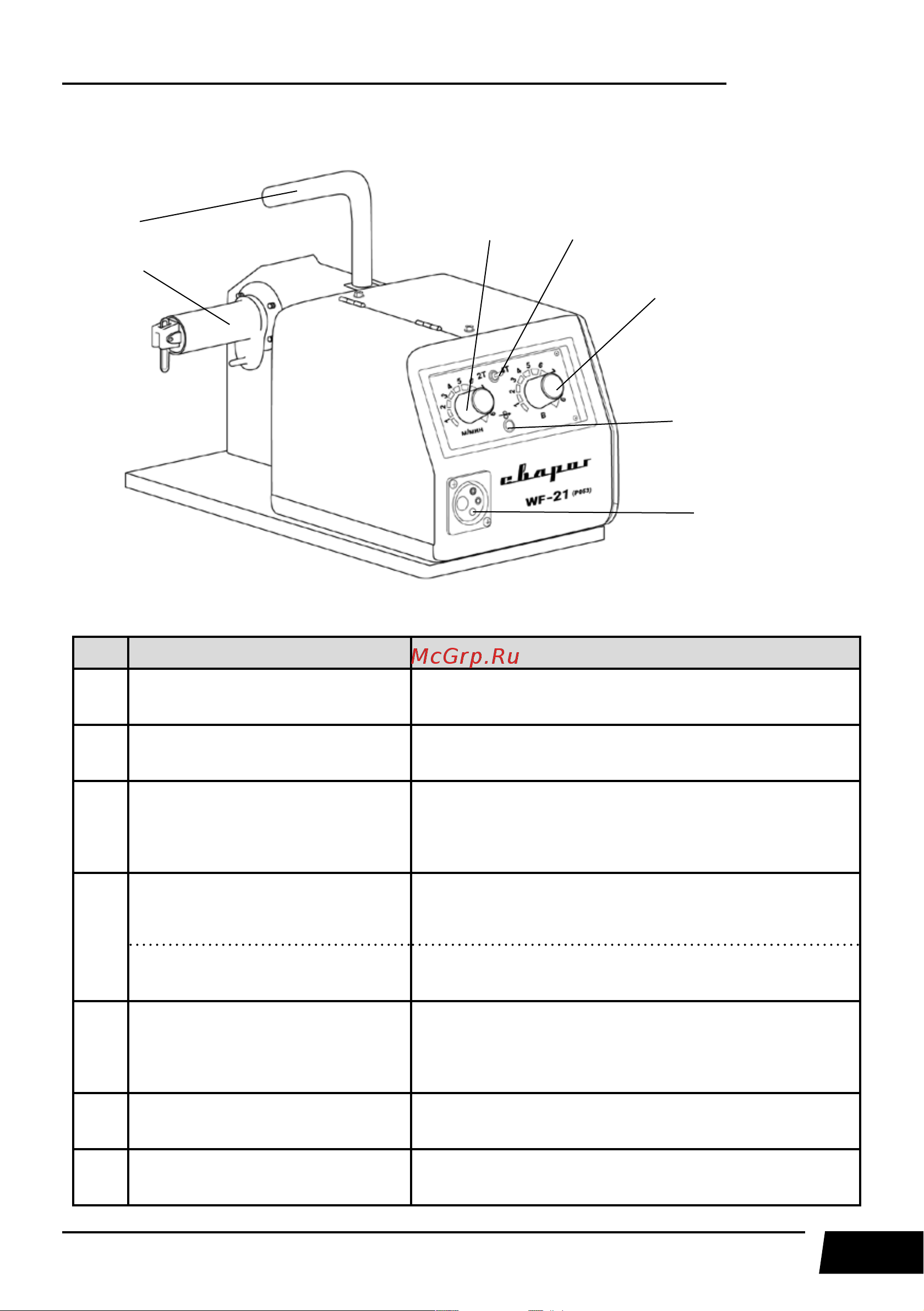

На рисунке 6.2 показан вид подающего устройства спереди.
Рис. 6.2. Вид подающего устройства спереди.
Поз. Параметры Описание
1 Ручка для транспортировки
Используется для переноски механизма подачи
сварочной проволоки.
2 Ось катушки Установка катушек с проволокой 5 или 15 кг.
3
Регулятор скорости подачи
сварочной проволоки
Выбирается в зависимости от толщины
свариваемого металла и диаметра проволоки. Чем
больше скорость подачи проволоки, тем
больше сила сварочного тока.
4
Тумблер выбора режима
работы сварочной горелкой
2Т
Двухтактный режим (рекомендуется использовать
при длине реза до 500 мм).
4T
Четырехтактный режим (рекомендуется
применять при длине реза свыше 500 мм).
5 Регулятор напряжения на дуге
Выбирается в зависимости от толщины
свариваемого металла и диаметра сварочной
проволоки. Чем больше напряжение на дуге, тем
шире сварочный шов.
6
Кнопка холостого прогона
сварочной проволоки
Используется при замене катушки с проволокой,
защитный газ при этом не расходуется.
7 Разъём подключения горелки
Используется для подключения сварочной
горелки.
1
2
3 4
5
6
7
