23
MIG 250 F (N253)

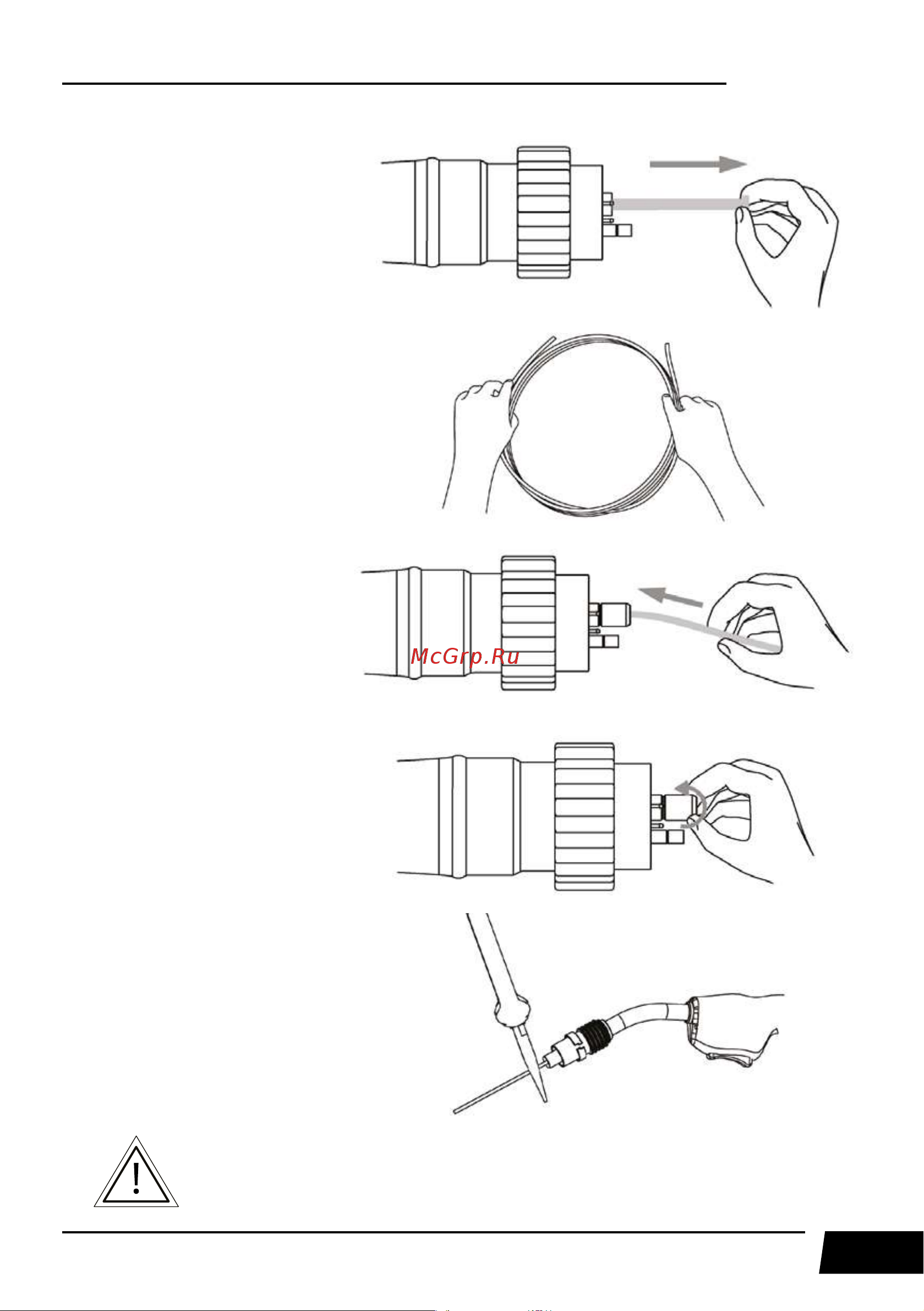

4. Извлеките старый
направляющий канал.
5. Аккуратно смотайте его.
6. Заправьте новый канал.
7. Закрутите прижимную
гайку.
8. Откусите стальной канал на
необходимую длину.
Канал поставляется с запасом по длине.
