25
MIG 250 F (N253)
9.6. ПОДАЮЩИЙ РОЛИК И
УСИЛИЕ ЗАЖАТИЯ СВАРОЧНОЙ ПРОВОЛОКИ
Перед заправкой проволоки в горелку необходимо убедиться, что:
• Диаметр сварочной проволоки и ролика одинаковый.
• Форма канавки соответствует типу сварочной проволоки (См. рис. 9.5).

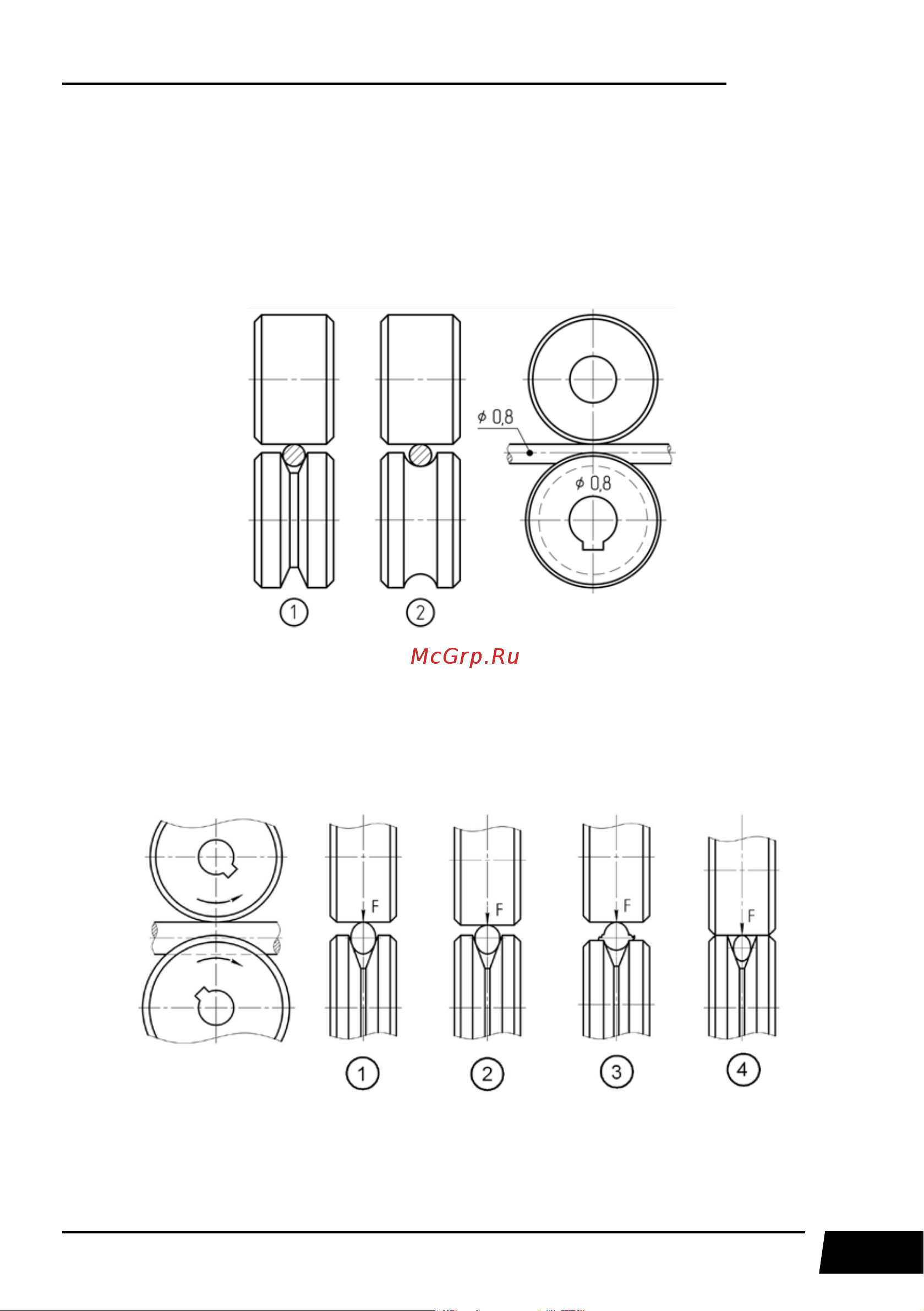

Рис. 9.5. Выбор подающего ролика.
1) V-образная канавка (используется для стальной проволоки).
2) U-образная канавка (используется для алюминиевой проволоки).
Основные проблемы, встречающиеся при неправильно подобранных параметрах ролика и
сварочной проволоки, показаны на рисунке 9.6.
Рис. 9.6. Усилие зажатия сварочной проволоки.
1) Нормальное усилие зажатия. 2) Чрезмерное усилие зажатия. 3) Слишком большой
диаметр проволоки. 4) Слишком маленький диаметр проволоки.
