21
MIG 250 F (N253)
9.3. РАСХОДНЫЕ МАТЕРИАЛЫ ДЛЯ СВАРОЧНЫХ ГОРЕЛОК
В зависимости от типа горелки и вида сварного соединения можно менять сопла для по-
лучения необходимого качества шва. Чем больше диаметр выходного отверстия, тем лучше
защита, но больше расход газа.
Таблица 9.2. Сопло для сварочной горелки.
TECH MS 25 Артикул
Ø 10
ICS0807
Ø 12,5
ICS0806
Ø 17
ICS0800
Сварочные наконечники для горелки показаны в таблице 9.3. Применение наконечников
см. в таблице 9.4.

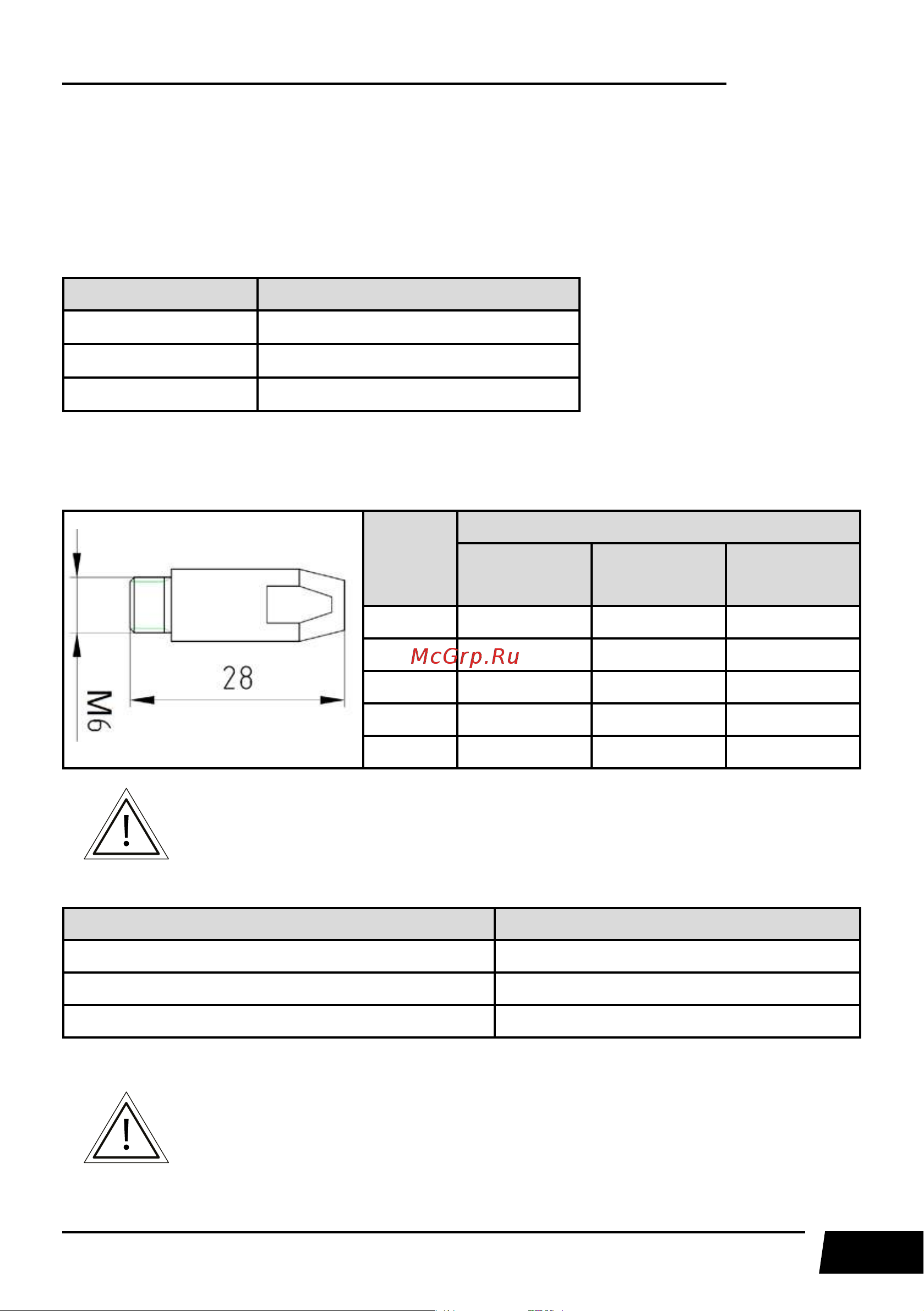

Таблица 9.3 Сварочные наконечники для горелок типа TECH MS 25.
Диа-
метр
прово-
локи
Артикул
E-CU E-CU-AL CU-CR-ZR
0,6 ICU0004-06 – –
0,8 ICU0004-08 ICU0004-58 ICU0004-78
0,9 – ICU0004-59 –
1,0 ICU0004-10 ICU0004-60 ICU0004-80
1,2 ICU0004-12 ICU0004-62 ICU0004-82
Для увеличения срока службы наконечника и сопла рекомендуется перед
сваркой обрабатывать их специальными антипригарными составами.
Таблица 9.4. Применение сварочных наконечников.
Наименование Тип применяемой проволоки
E-CU Омедненная
CU-CR-ZR Нержавеющая
E-CU-AL Алюминиевая
Перед началом сварки при изменении диаметра или марки проволоки
необходимо заменить токоподводящий наконечник и направляющий
канал. При использовании алюминиевой проволоки направляющий
канал необходимо заменить на тефлоновый.
