Сварог MIG 250F REAL N253 96877 [22/64] Смена стального направляющего канала
![Сварог MIG 250F REAL N253 96877 [22/64] Смена стального направляющего канала](/views2/1913698/page22/bg16.png)
22
9.4. СМЕНА СТАЛЬНОГО НАПРАВЛЯЮЩЕГО КАНАЛА

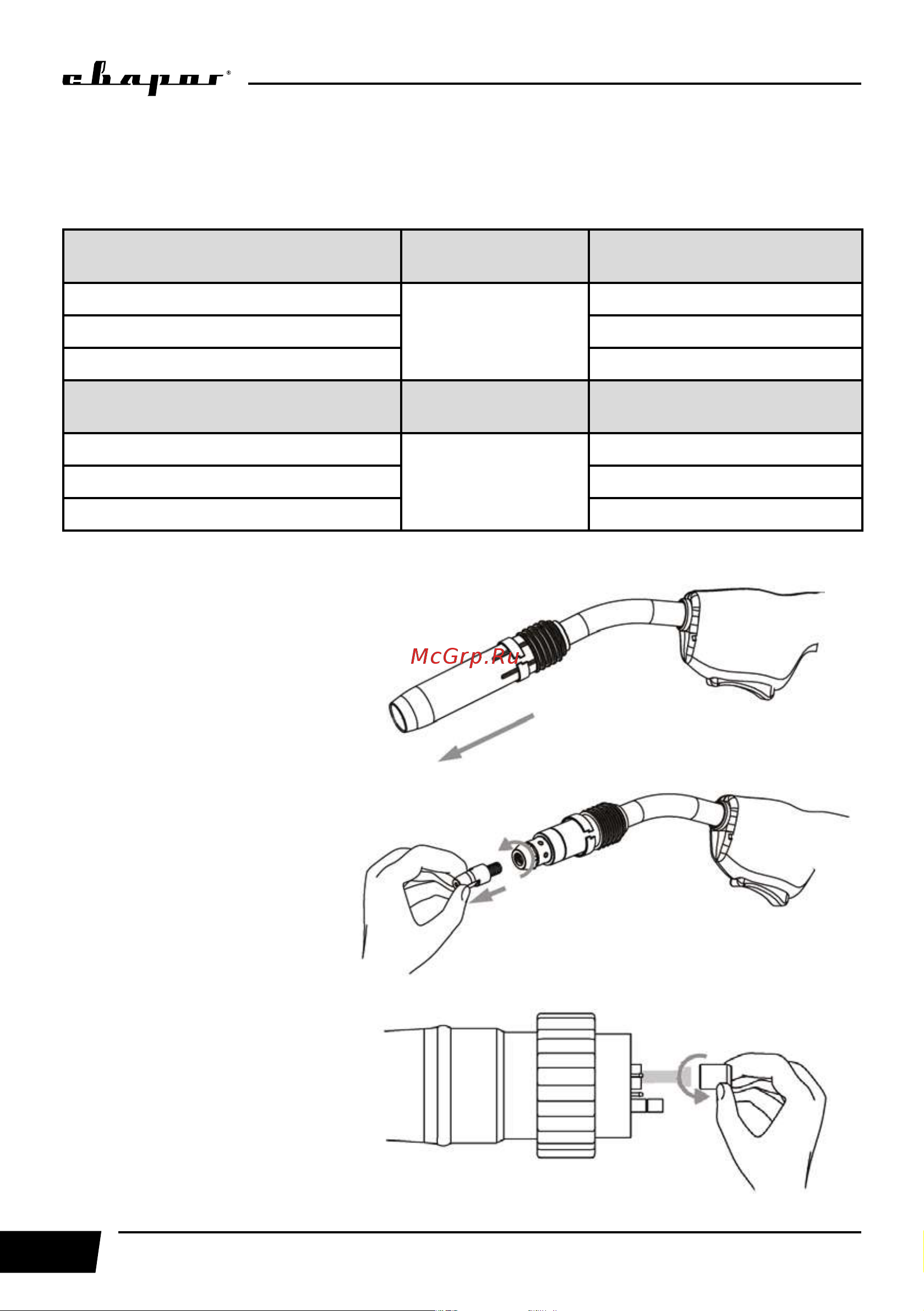

Порядок смены стального направляющего канала показан на рисунке 9.3.
Таблица 9.5. Разновидность стальных каналов.
Стальной канал
для проволоки 0,6 – 0,9 мм
Цвет Артикул
3м
Синий
IIC0500
4м IIC0506
5м IIC0507
Стальной канал
для проволоки 1,0 – 1,2 мм
Цвет Артикул
3м
Красный
IIC0560
4м IIC0566
5м IIC0567
1. Снимите сопло.
2. Открутите сварочный
наконечник.
3. Открутите прижимную
гайку.
