30

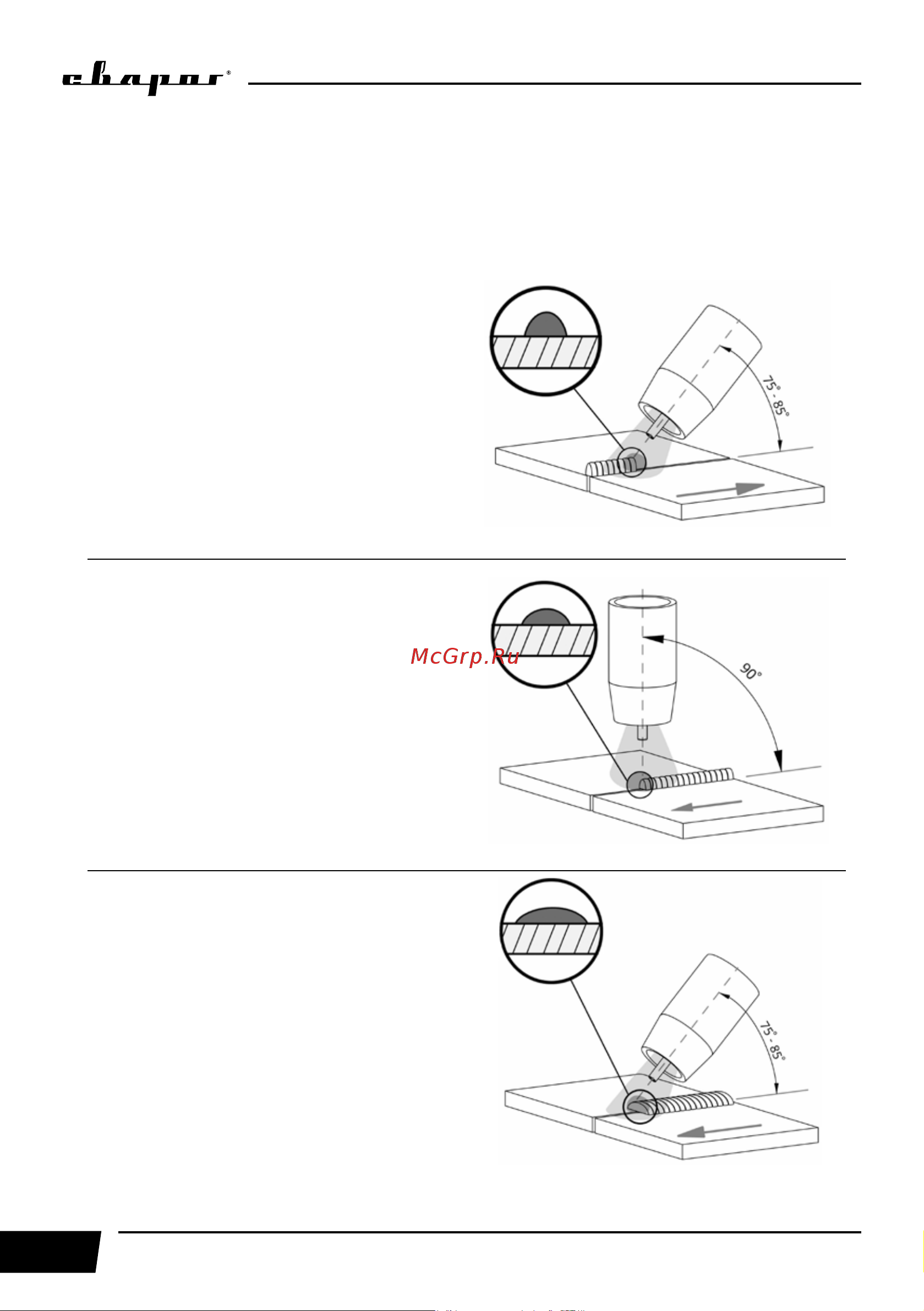

9.10. ТЕХНИКА СВАРКИ
Обычно сварку в среде защитных газов в нижнем положении (без разделки кромок) вы-
полняют без поперечных колебаний. Угол наклона горелки относительно заготовки показан
на рисунке 9.12.
Сварка «на себя», узкий шов,
большая глубина проплавления.
Сварка «от себя», узкий шов,
большая глубина проплавления.
Сварка «от себя», широкий шов,
небольшая глубина проплавления.
Рис. 9.12. Угол наклона горелки.
