15
MIG 250 F (N253)
7. ОПИСАНИЕ ФУНКЦИОНИРОВАНИЯ

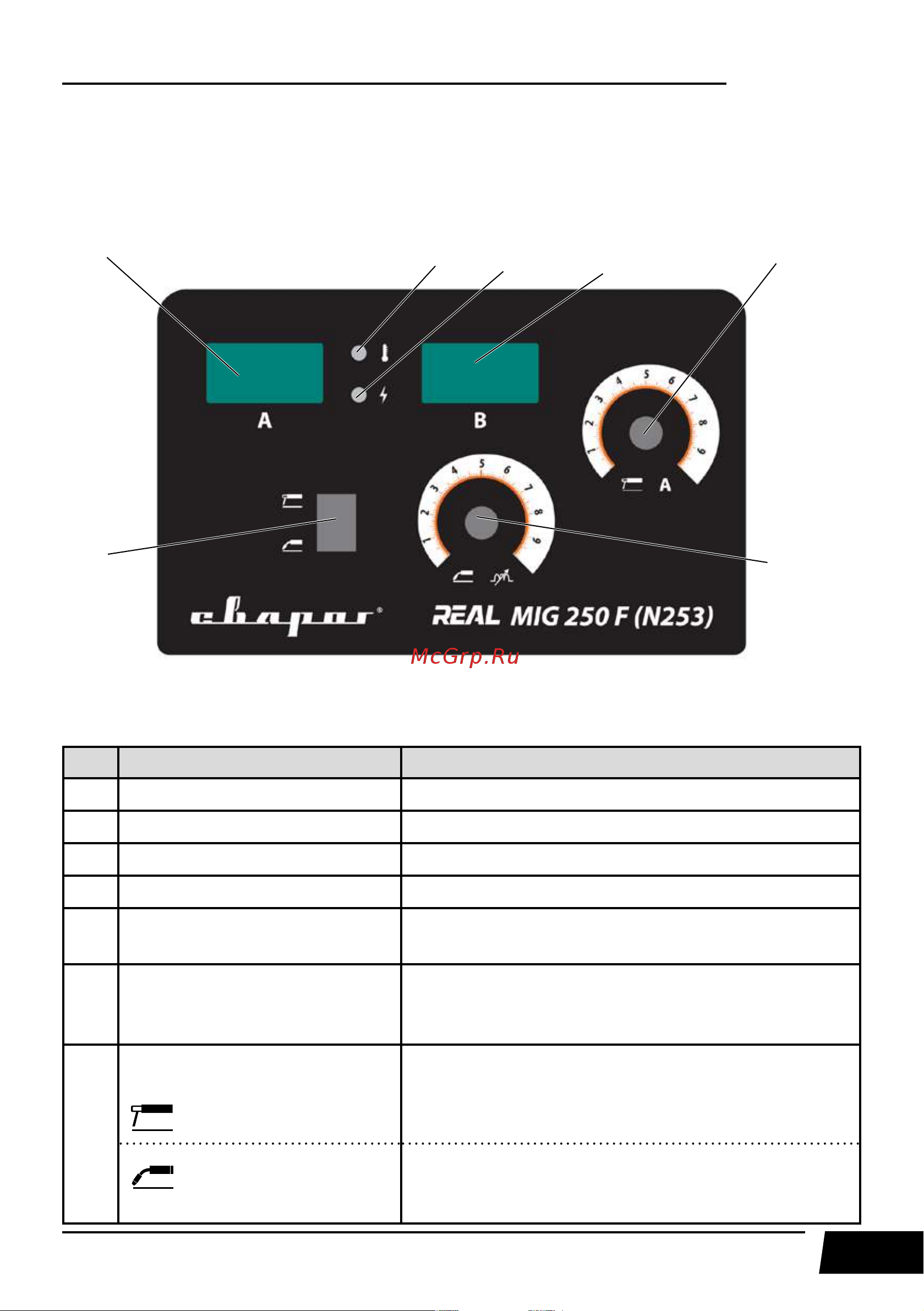

На рисунке 7.1 показана передняя панель источника питания.
Рис. 7.1. Передняя панель источника питания.
Поз. Параметры Описание
1 Индикатор силы тока Показывает силу тока.
2 Индикатор перегрева Загорается, когда аппарат перегрелся.
3 Индикатор сети Загорается, когда аппарат включен.
4 Индикатор напряжения Показывает напряжение на дуге.
5 Регулятор силы тока
Сила тока (выбирается в зависимости от толщины
основного металла (См. таблицу 11.2)).
6 Регулятор индуктивности
Зависимость между шириной и высотой шва,
глубиной проплавления и количеством брызг
(См. таблицу 9.7).
7
Кнопка переключения способа
сварки:
ММА – ручная дуговая сварка покрытым
электродом.
MIG – полуавтоматическая сварка в среде защитных
газов. Также используется для сварки порошковой
проволокой.
1
3
4
5
6
2
7
