Сварог MIG 250F REAL N253 96877 [24/64] Уход за сварочной горелкой
![Сварог MIG 250F REAL N253 96877 [24/64] Уход за сварочной горелкой](/views2/1913698/page24/bg18.png)
24
9. Закрутите сварочный
наконечник.
10. Закрутите прижимную
гайку с помощью инструмента.

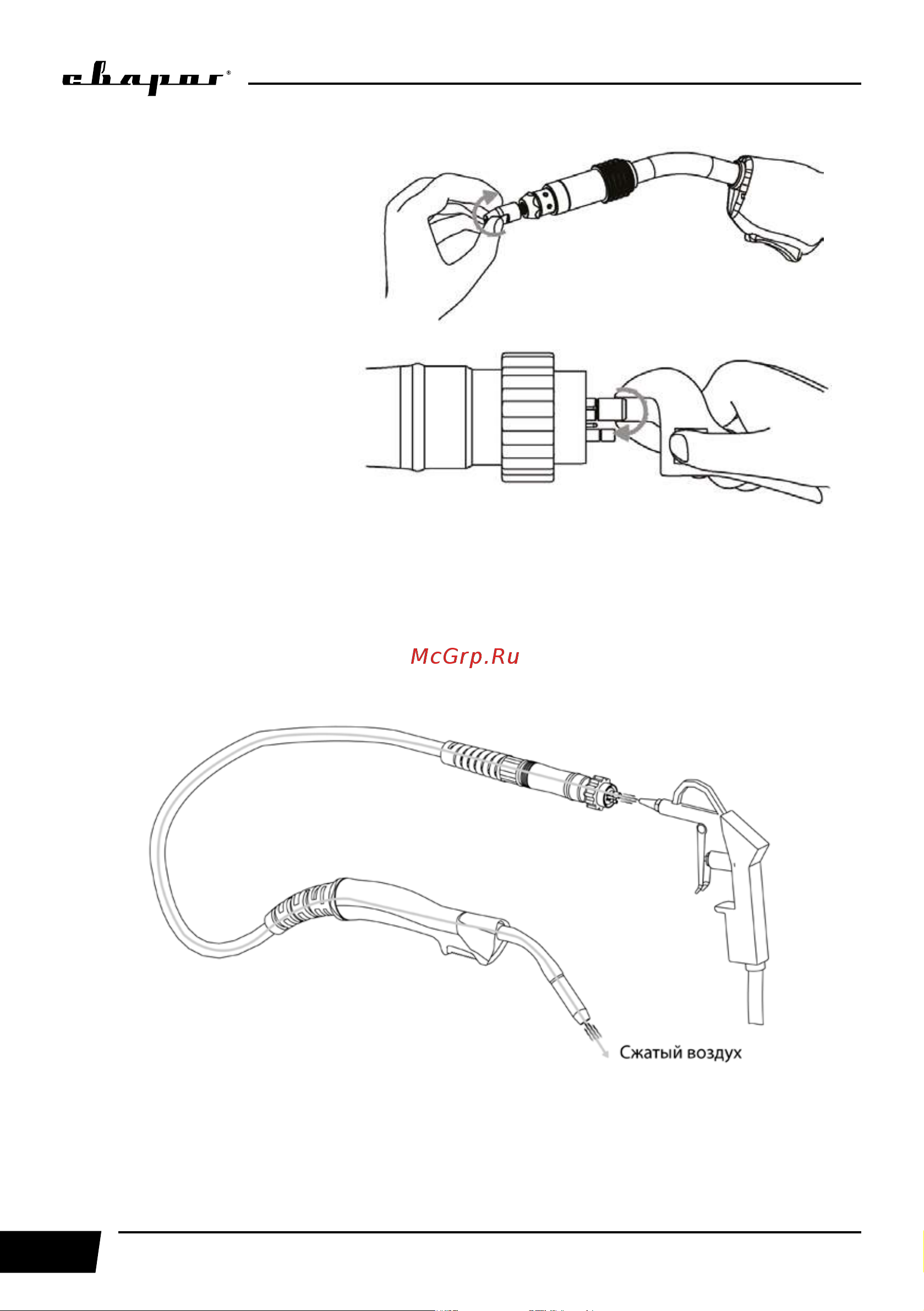

Рис. 9.3. Смена стального канала.
9.5. УХОД ЗА СВАРОЧНОЙ ГОРЕЛКОЙ
Периодически продувайте сварочную горелку сжатым воздухом для удаления грязи и
мелкой стружки (См. рис. 9.4).
Рис. 9.4. Схема продувки горелки.
