27
MIG 250 F (N253)
9.8. ЭФФЕКТИВНОСТЬ ГАЗОВОЙ ЗАЩИТЫ
Надежная защита зоны сварки газом является одним из критериев получения каче-
ственного сварного соединения. Защита необходима до полного затвердевания сварочной
ванны. Истечение защитного газа из сварочного сопла может быть неравномерным. С
наружной стороны газового потока защитный газ смешивается с кислородом, только его
внутренняя часть состоит из однородной защитной среды (См. рис. 9.8).

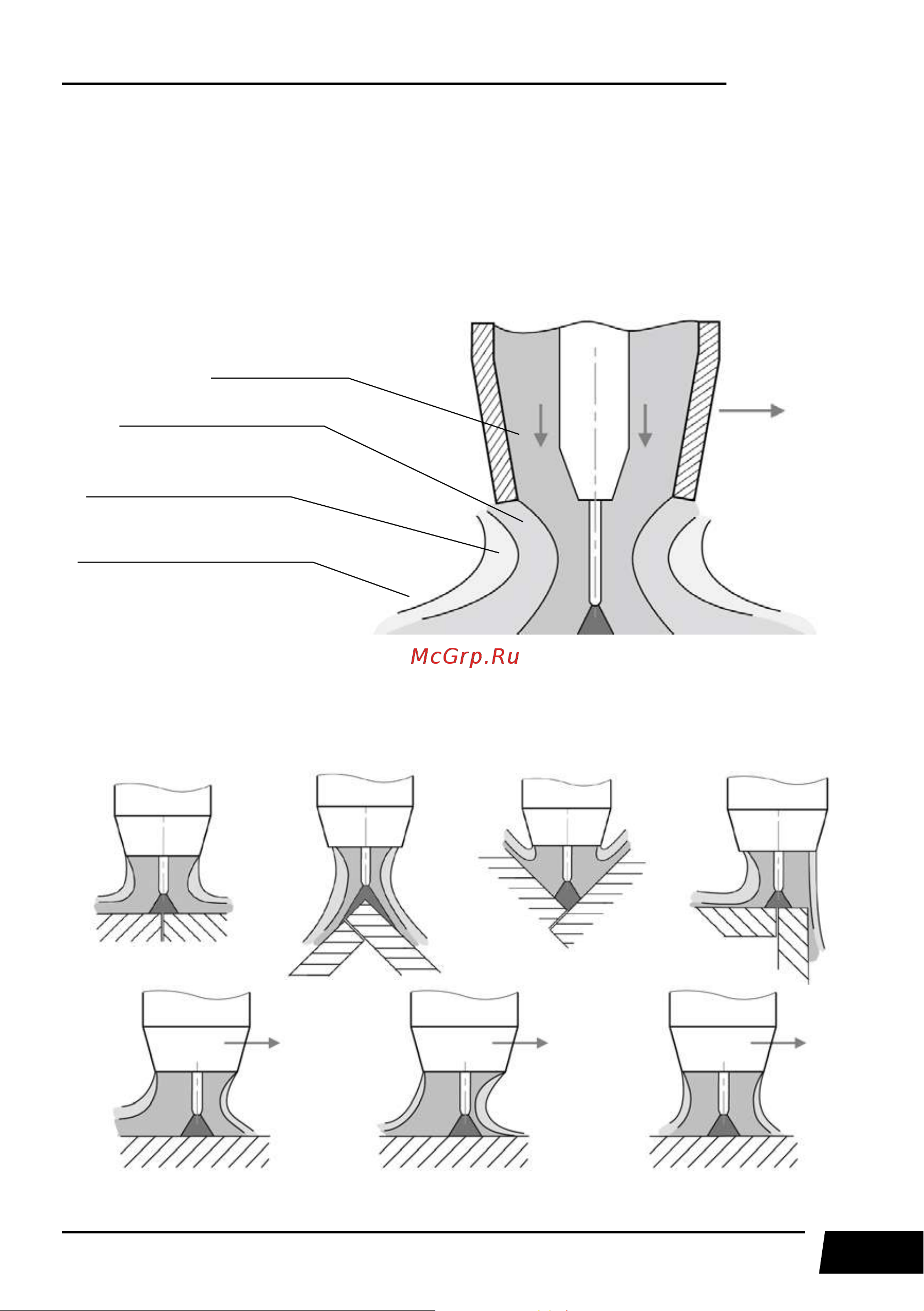

Рис. 9.8. Состав струи защитного газа.
Форма потока газа зависит от типа сварного соединения, скорости сварки и движения
воздушных масс (ветер, сквозняк). При сварке угловых и стыковых внутренних швов защи-
та лучше, чем при сварке угловых швов с наружной стороной угла (См. рис. 9.9).
Рис. 9.9. Влияние типа соединения на форму потока.
А) Нормальная. Б) Слишком высокая. В) Слишком маленькая.
100% СО
2
СО
2
+ 10-15% воздуха
СО
2
+ 50-60% воздуха
СО
2
+ более 80% воздуха
А Б В
