Сварог MIG 250F REAL N253 96877 [38/64] Влияние длины дуги и угла наклона электрода на форму сварочного шва
![Сварог MIG 250F REAL N253 96877 [38/64] Влияние длины дуги и угла наклона электрода на форму сварочного шва](/views2/1913698/page38/bg26.png)
38

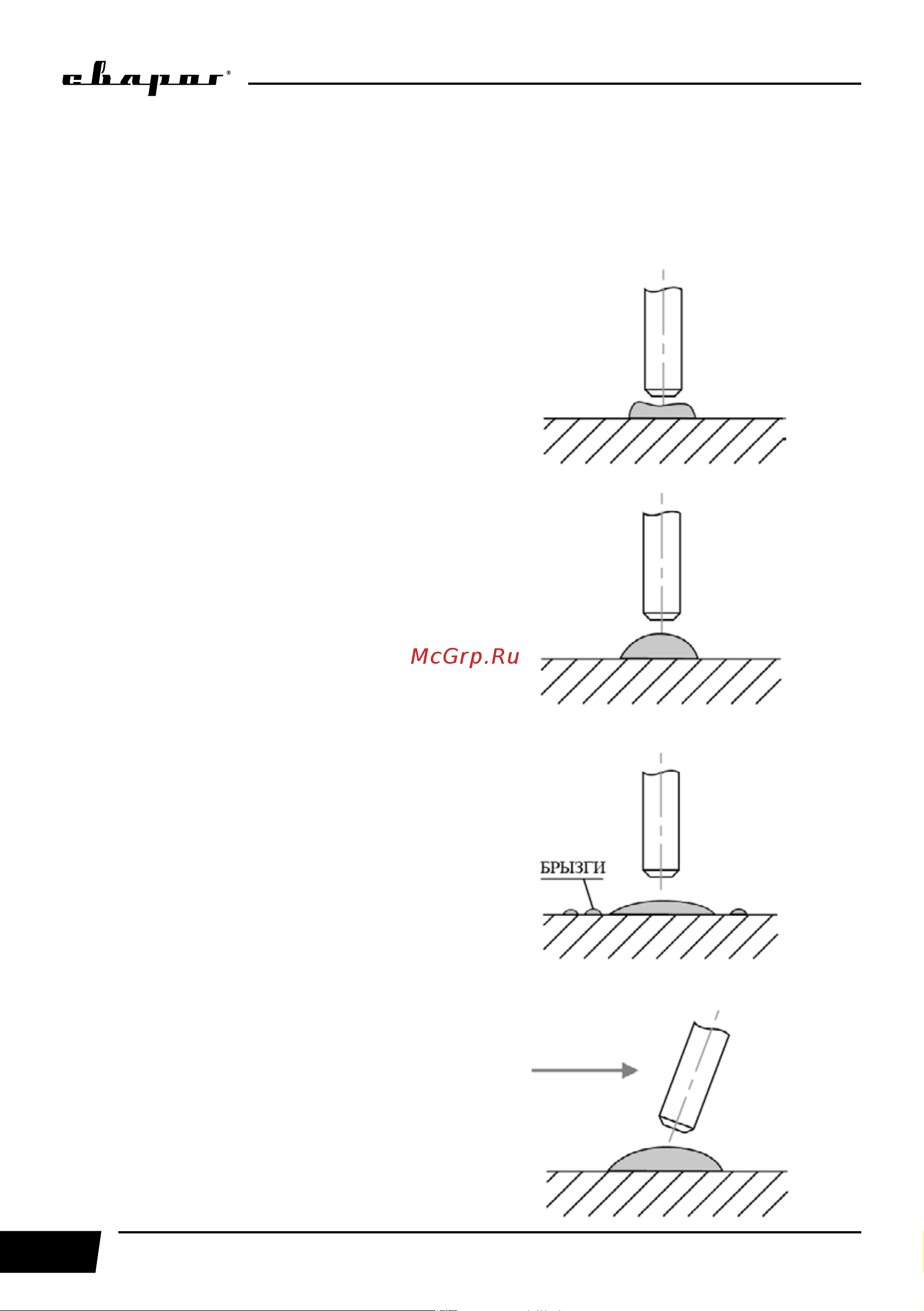

11.2. ВЛИЯНИЕ ДЛИНЫ ДУГИ И УГЛА НАКЛОНА ЭЛЕКТРОДА
НА ФОРМУ СВАРОЧНОГО ШВА
Длина дуги при сварке покрытым электродом считается нормальной в пределах 0,5 – 1,1
диаметра электрода (См. рис. 11.4).
Слишком короткая длина дуги.
Необходимо увеличить расстояние от
электрода до свариваемого изделия.
Нормальная длина дуги.
Слишком длинная длина дуги.
Необходимо уменьшить расстояние от
электрода до свариваемого изделия.
Слишком медленная скорость сварки.
Сварной шов слишком широкий.
