32
9.11. ИНДУКТИВНОСТЬ
Индуктивность выбирается в зависимости от выполняемых задач. В большинстве случаев
можно выбрать среднее значение.

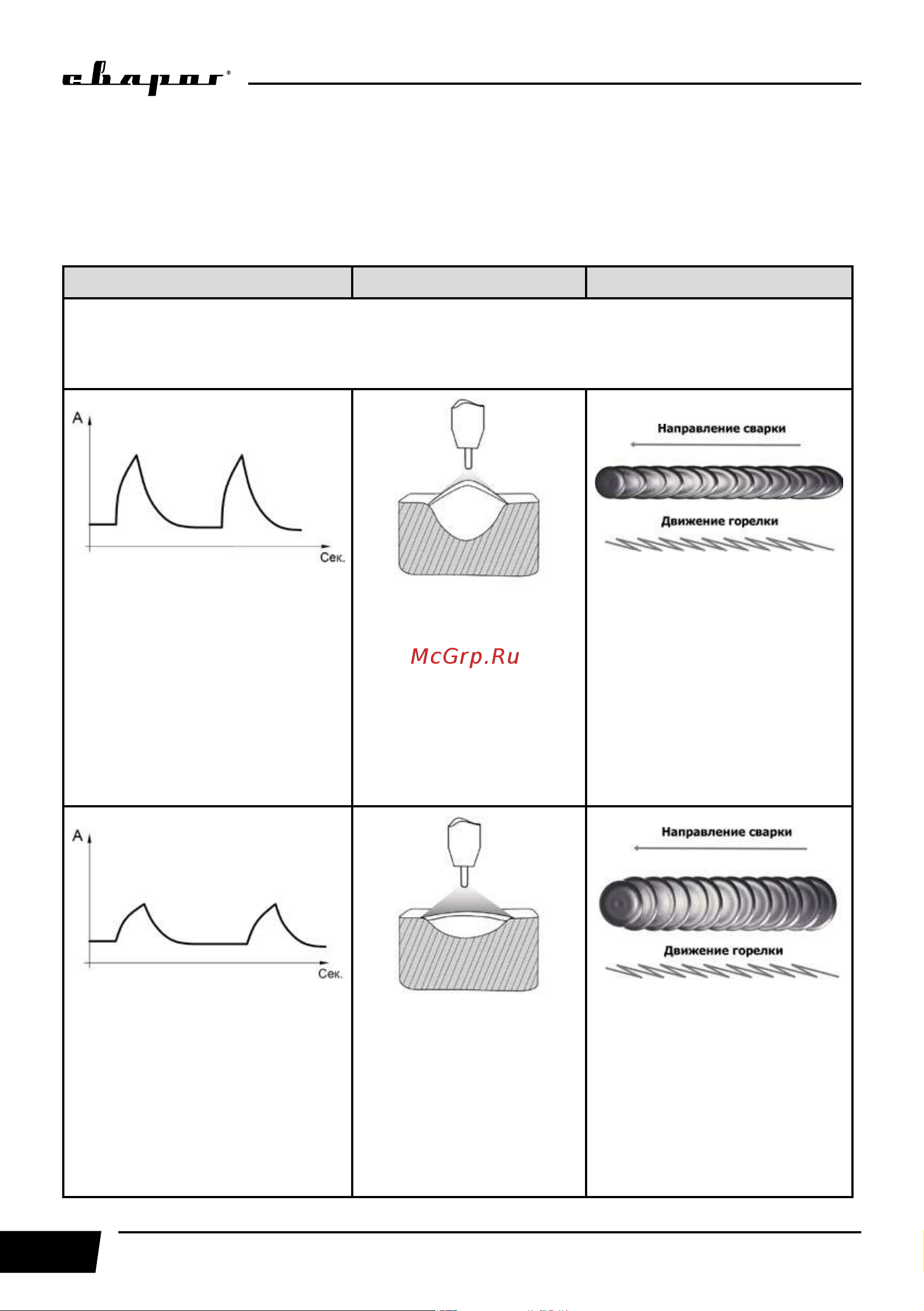

Таблица 9.7. Значение индуктивности.
Описание Внешний вид дуги Внешний вид шва
Индуктивность – зависимость между шириной и высотой шва,
глубиной проплавления и количеством брызг.
Чем меньше значение
индуктивности, тем
жестче дуга.
Можно применять для сварки
корневых и заполняющих
проходов.
Большая глубина
проплавления, большая
чешуйчатость шва.
Среднее количество брызг.
Чем больше значение
индуктивности, тем
мягче дуга.
Можно применять для
облицовочных швов.
Небольшая глубина
проплавления, гладкий
шов.
Малое количество брызг.
