MIG 250 F (N253)

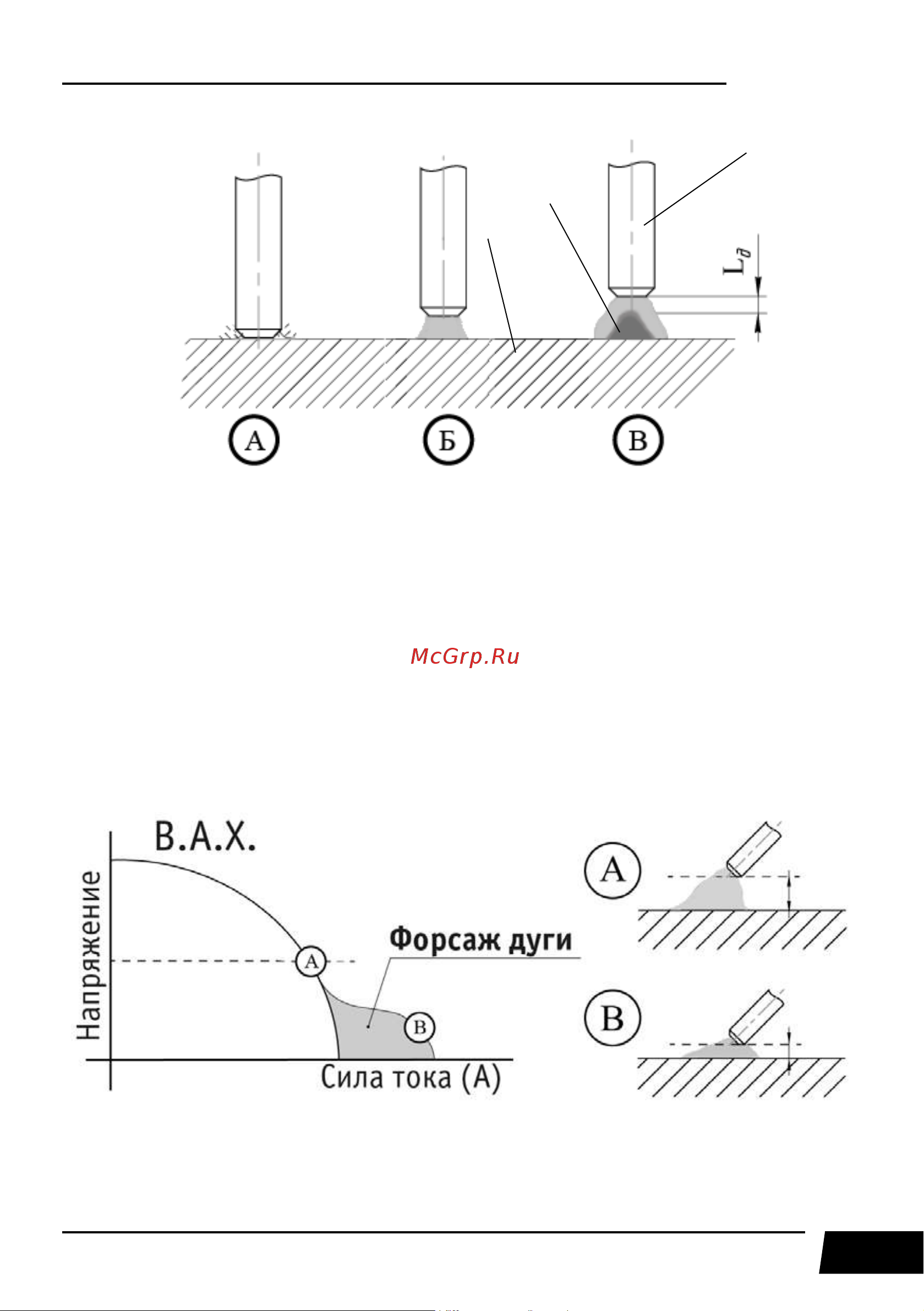

Рис. 11.2. Схема образования дуги:
А) короткое замыкание; Б) образование дуги; В) правильное положение электрода при сварке,
где: 1 – металл, 2 – электрическая дуга, 3 – электрод, Lд – расстояние от электрода до поверхности
сварочной ванны.
11.1. ФОРСАЖ ДУГИ
Форсаж дуги: рекомендуется применять при сварке покрытыми электродами на ма-
лых токах. В процессе сварки происходит автоматическая регулировка силы сварочного
тока, что уменьшает склонность к залипанию покрытого электрода к свариваемой детали
(См. рис. 11.3).
Рис. 11.3. Форсаж дуги.
1
2
3
