54
14. КОНТРОЛЬ КАЧЕСТВА СВАРНОГО СОЕДИНЕНИЯ
Данные рекомендации носят ознакомительный характер.
Прочностные характеристики и структуру сварного шва можно проверить простыми
способами, не прибегая к лабораторным испытаниям.
14.1. ПРОВЕРКА СОЕДИНЕНИЯ НА ИЗЛОМ
Данное испытание позволяет проверить соответствие подобранного присадочного
материала к свариваемому и выявить, насколько прочным является сварное соединение, а
также посмотреть структурные изменения кристаллической решетки (См. рис. 14.1).
Контрольные образцы должны быть очищены от грязи, ржавчины и оксидных пленок.
(Какова должна быть зона очистки – см. раздел 12).

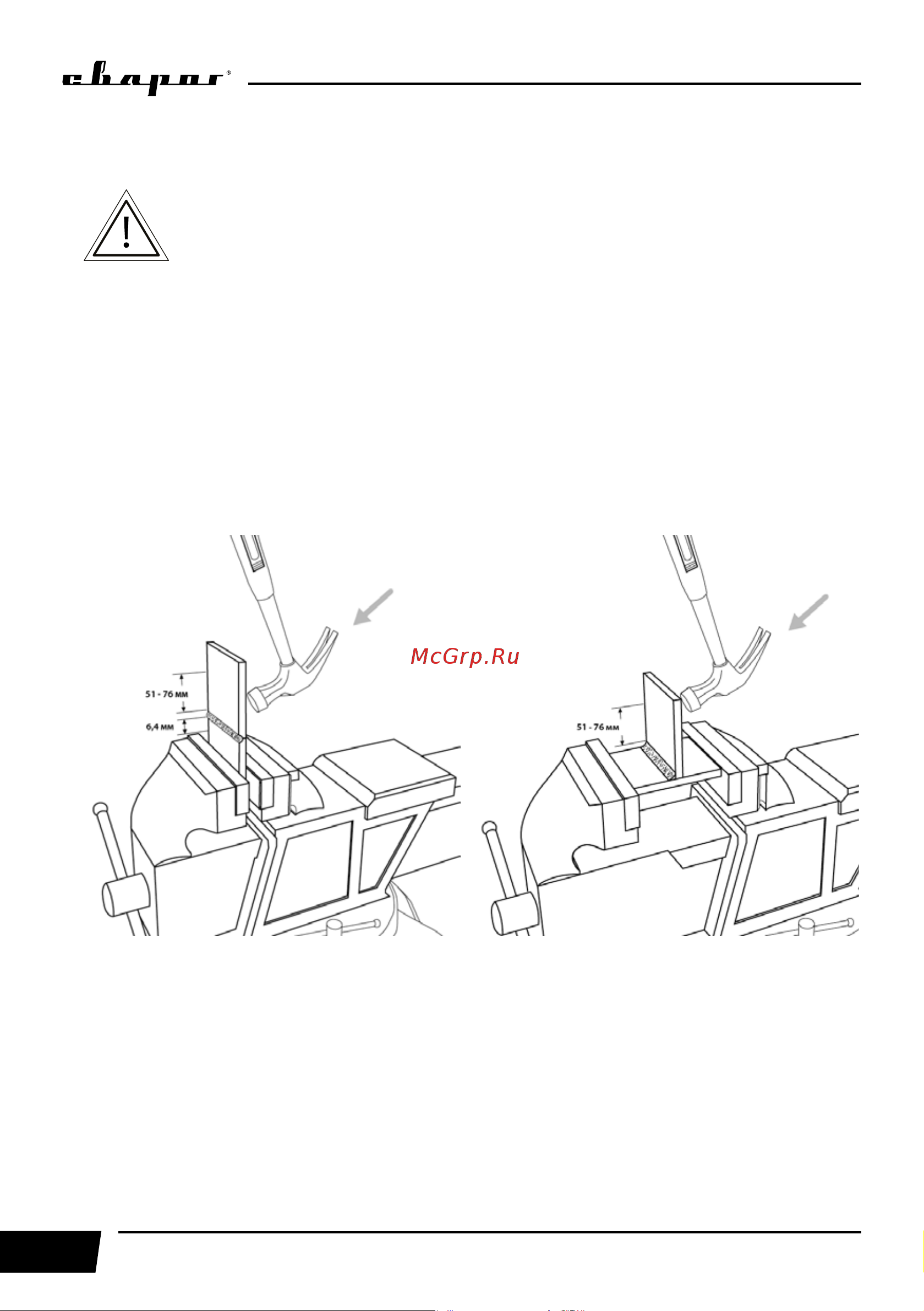

Рис. 14.1. Проверка на прочность сварного соединения.
Образец зажимают в тисках. Точными ударами молотка нужно согнуть пластину. При
равнопрочном соединении пластина должна погнуться, но не сломаться.
Если пластина сломалась по сварному шву, соединение считается неравнопрочным.
Необходимо проверить химический состав присадочного материала и режимы сварки.
Если пластина сломалась в околошовной зоне, то это является наиболее сложным дефек-
том. Соединение считается неравнопрочным. Необходимо проверить химический состав
присадочного материала и режимы сварки. Вероятно, на свариваемом образце присутству-
ют закалочные структуры. Возможно, необходима термообработка сваренного образца.
