41
MIG 250 F (N253)
11.3. СМЕНА ПОЛЯРНОСТИ
Существует два способа подключения сварочного оборудования для работы на постоян-
ном токе (См. рис. 11.7).
Прямая полярность: электрододержатель (горелка) подсоединен к разъёму «-», а заго-
товка подсоединена к разъёму «+»;
Обратная полярность: заготовка подсоединена к разъёму «-», а электрододержатель
(горелка) подсоединен к разъёму «+».
Выбирайте способ подключения в зависимости от конкретной ситуации и типа электрода.
Неправильное подключение оборудования может вызвать нестабильность горения дуги,
разбрызгивание расплавленного металла и прилипание электрода.

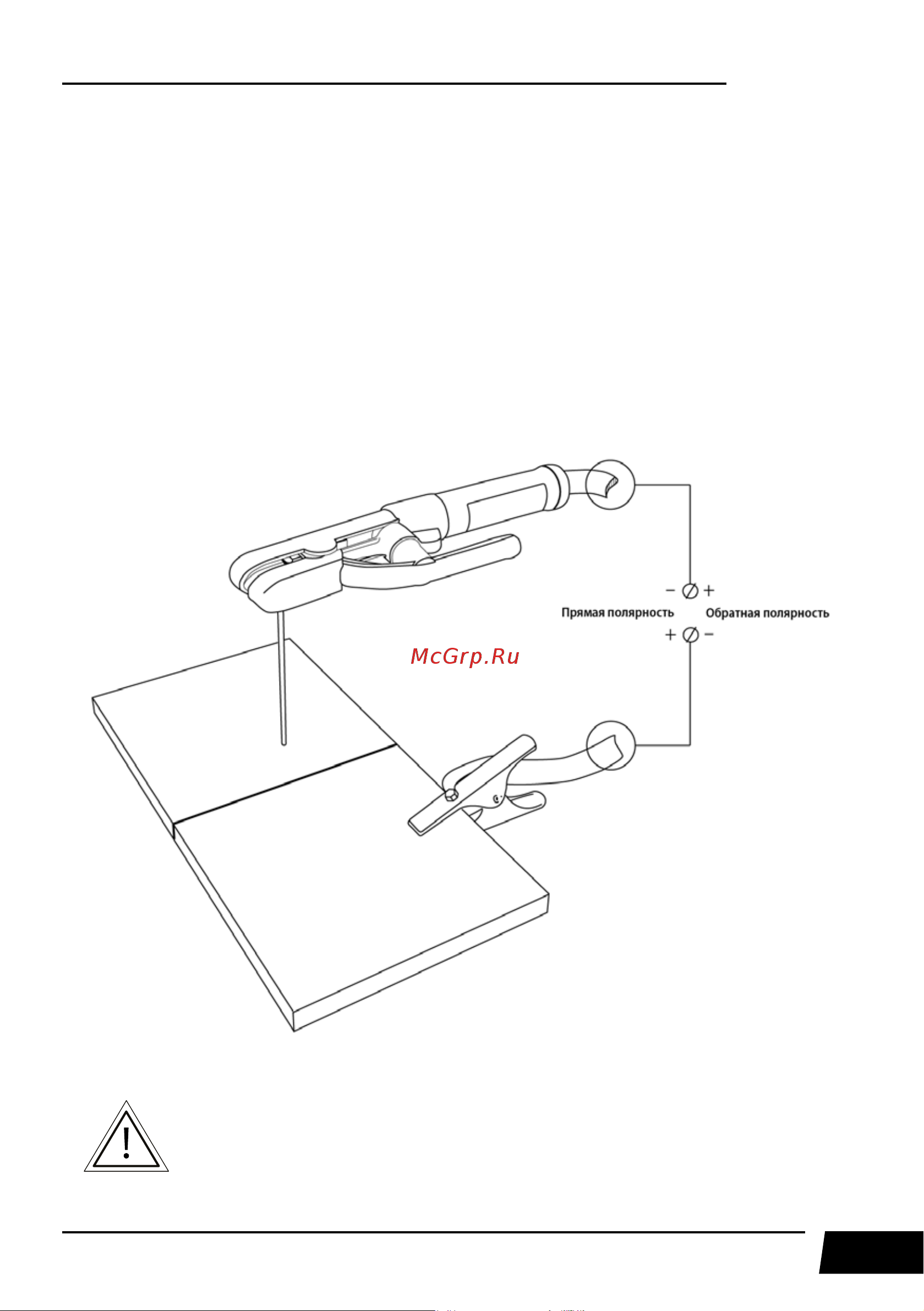

Рис. 11.7. Способы подключения.
Если неизвестна марка электрода и у вас возникли затруднения в
выборе полярности, то учитывайте, что большинству марок электродов
рекомендована обратная полярность.
