40

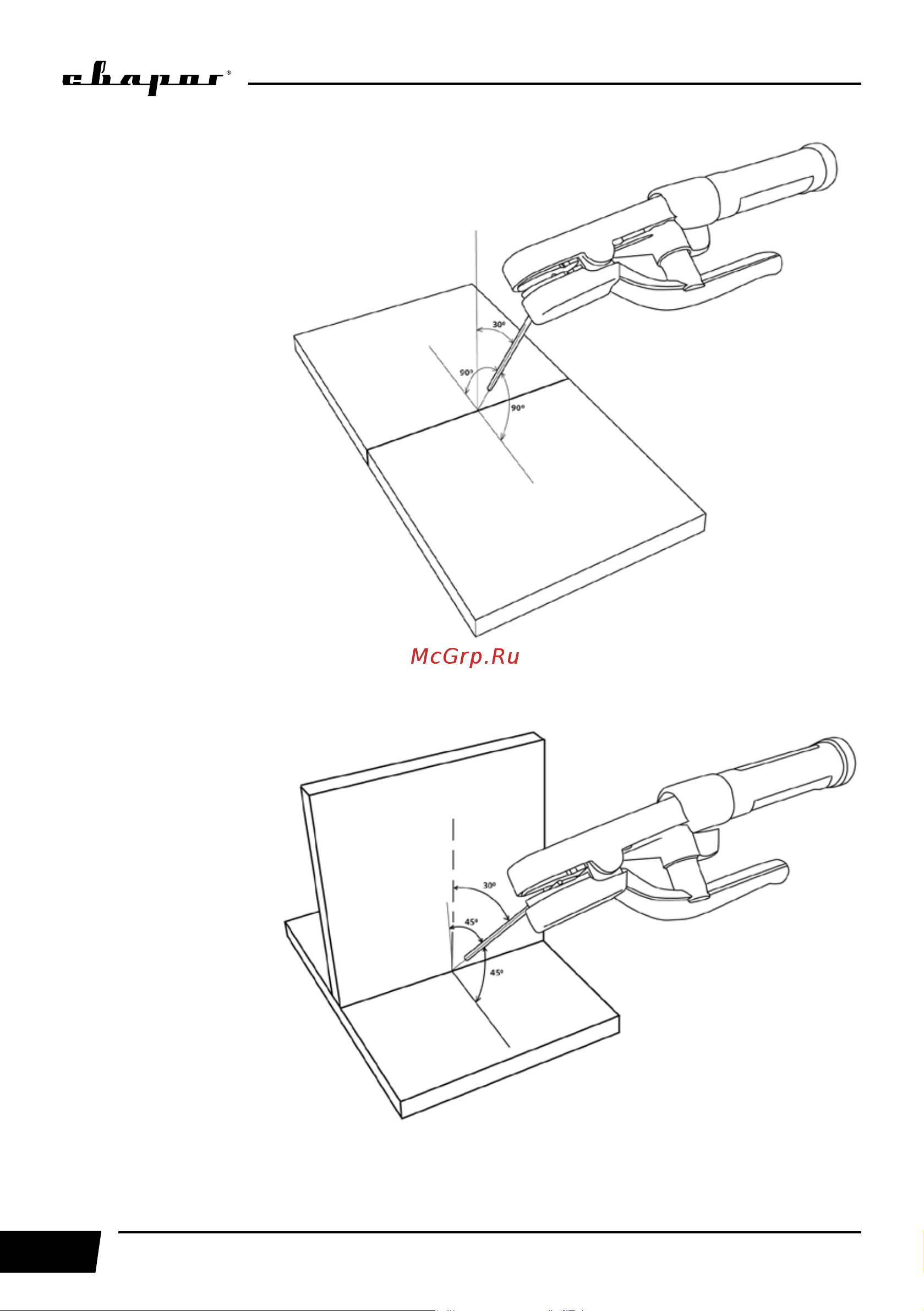

Углы наклона
электрода при сварке
стыкового соединения.
Углы наклона
электрода при сварке
углового соединения.
Рис. 11.6. Угол наклона электрода.
