17
MIG 250 F (N253)
1. Подсоедините сетевой кабель к электросети с требуемыми параметрами. Проверьте
надежность соединения кабеля и сетевой розетки (См. рис. 8.2).

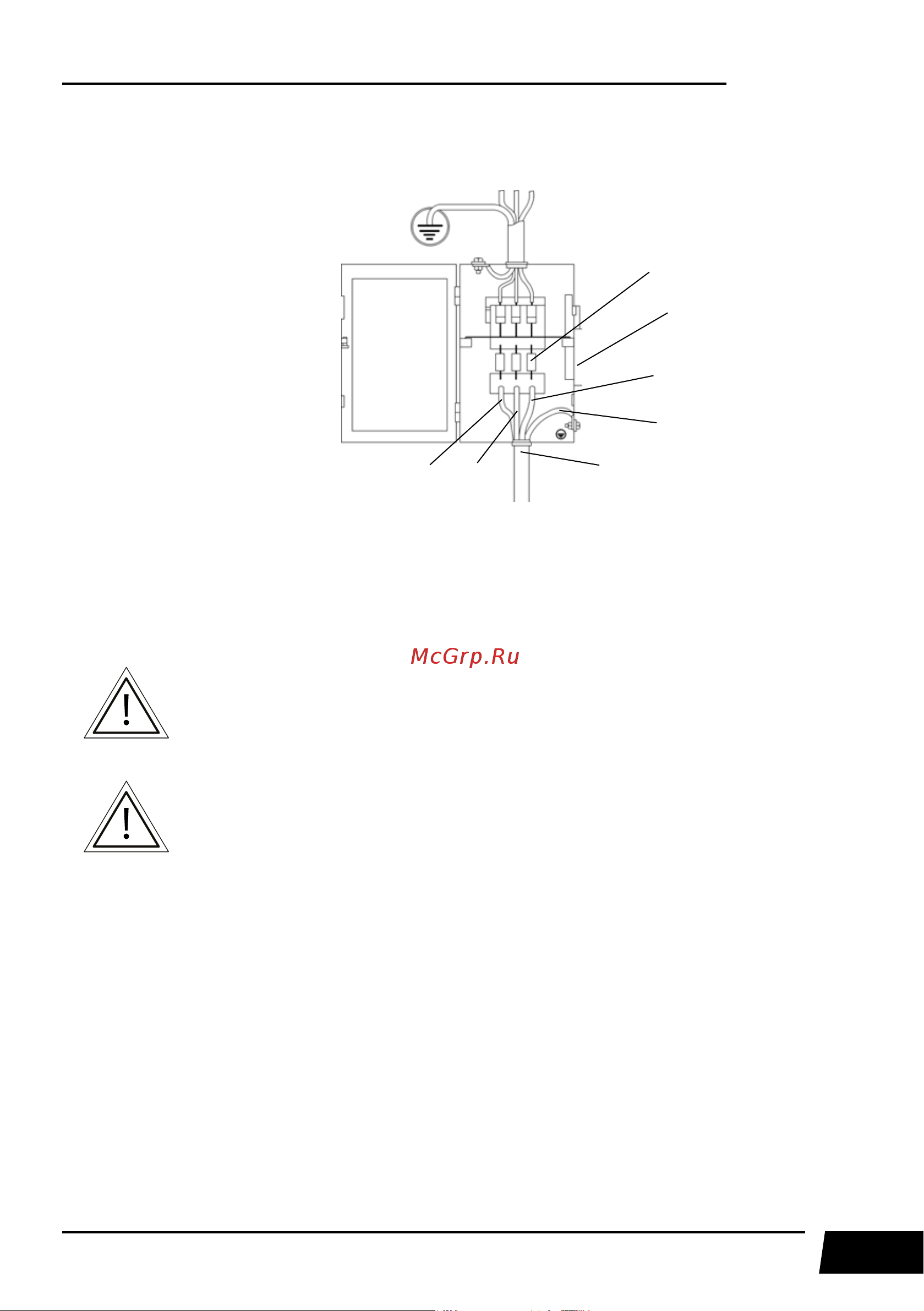

Рис. 8.2. Схема подключения к сети.
1) Выключатель. 2) Предохранители. 3) Сетевой кабель источника питания:
а) чёрный – подключение фазы, б) коричневый – подключение фазы, в) серый – подключение
фазы, г) желто-зелёный заземляющий кабель (земля, не соединять с нулевым проводом).
2. Подключите механизм подачи сварочной проволоки к источнику питания.
Система газоснабжения, состоящая из газового баллона, редуктора и га-
зового шланга, должна иметь плотные соединения (используйте винто-
вые хомуты), чтобы обеспечить надежную подачу газа и защиту свароч-
ного шва.
При неплотном подсоединении кабелей возможны выгорания панель-
ных розеток и выход из строя источника питания.
3. Подключите сварочную горелку для MIG/MAG сварки в «евроразъём» на передней
панели механизма подачи сварочной проволоки.
4. Выберите способ сварки MIG/MAG (См. рис. 7.1, п. 7) на передней панели источника
питания.
5. Выставьте необходимые параметры сварки (См. таблицу 9.9).
6. Начинайте сварочный процесс (См. рис. 8.3).
1
г
б
в
3
2
а
