26

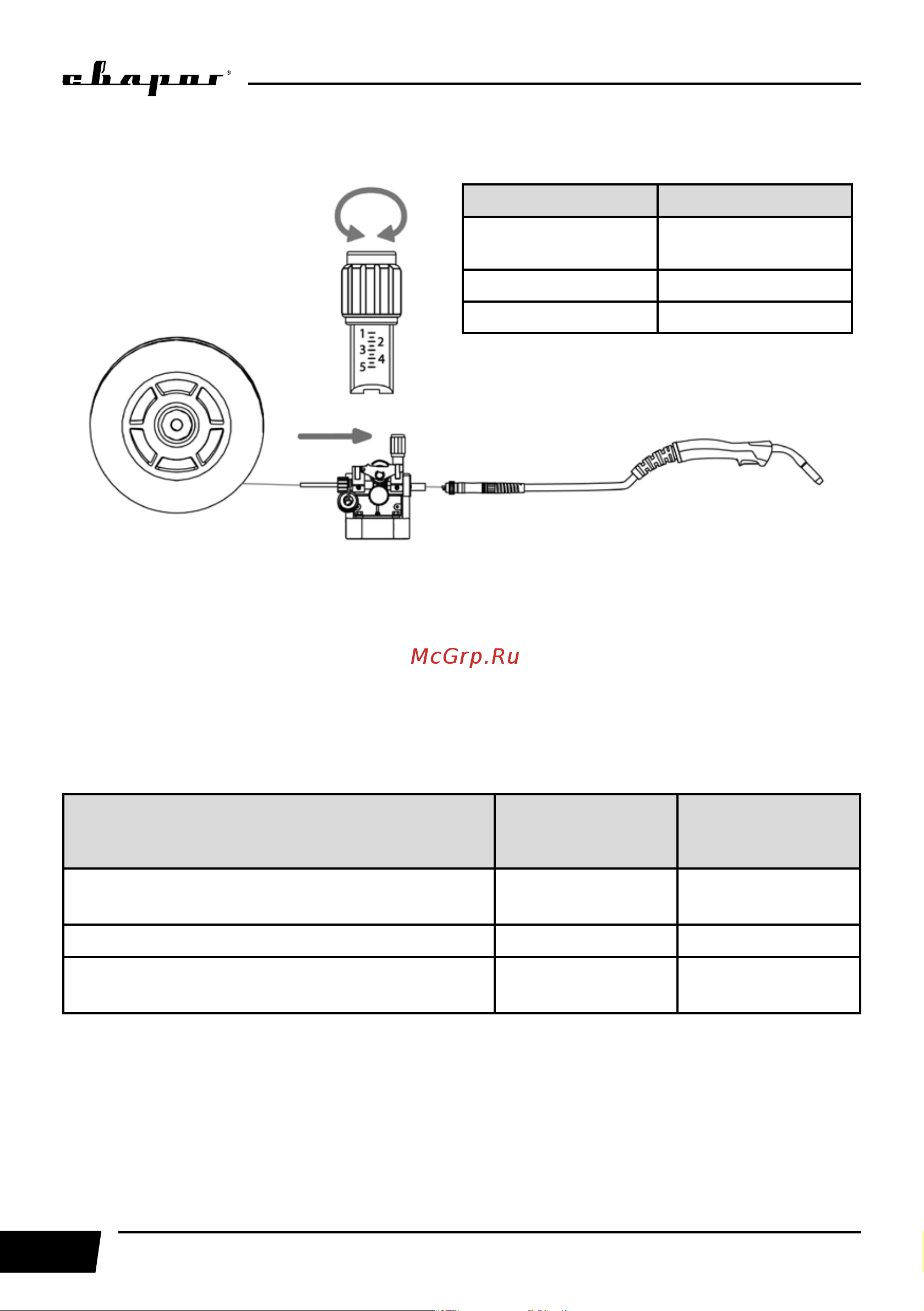

Выбор усилия зажатия сварочной проволоки показан на рисунке 9.7.
Рис. 9.7. Выбор усилия зажатия сварочной проволоки.
9.7. ВЫБОР ЗАЩИТНОГО ГАЗА
Углекислый газ СО
2
(двуокись углерода) в газообразном состоянии представляет собой
бесцветный газ без запаха. Применяется для защиты сварочной ванны от атмосферного
воздействия. Для выполнения ответственных конструкций рекомендовано использовать
углекислоту высшего или первого сорта (См. табл. 9.6).
Таблица 9.6. Характеристика марок углекислого газа.
Марка углекислоты
Углекислота
сварочная
высшего сорта
Углекислота
сварочная
первого сорта
Объемная доля углекислого газа,
%, не менее
99,8 99,5
Доля воды, %, не более нет нет
Содержание водяных паров,
г/м
3
, не более
0,037 0,184
Применяется в большинстве случаев для сварки углеродистых, конструкционных и низко-
легированных сталей.
Смесь газов 80%Ar20%CO
2
, содержащая 80% аргона и 20% углекислого газа, применяется
при предъявлении повышенных требований к сварному шву. Обеспечивает максимальную
глубину проплавления при минимальном количестве брызг.
Тип материала Усилие
Низкоуглеродистая,
легированная
2,5 – 3,5
Алюминиевая 1 – 2,5
Порошковая 2 – 2,5
