Периодическое техническое обслуживание и регулировка
96

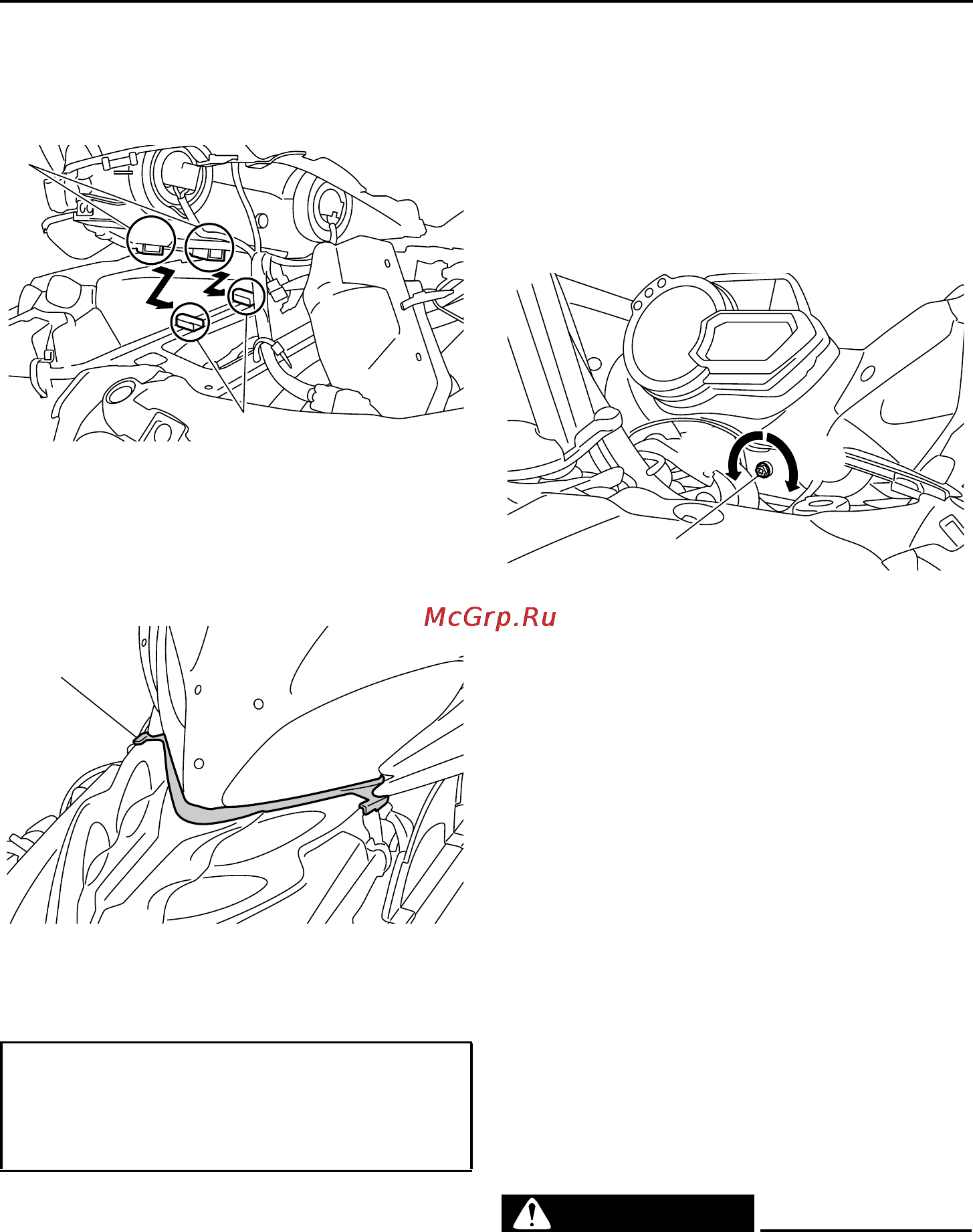

13. Установите фару, при этом выступы на
стойке крепления должны войти в пазы на
нижней части фары.
14. В углубление в верхней части крышки
корпуса воздушного фильтра установите
уплотнение.
15. Вставьте болты фары и затяните их с
указанным крутящим моментом.
16. Установите на место верхнюю крышку,
левую и правую боковые крышки и капот
.
XSU12270
Регулировка наклона луча фары
1. Снимите верхнюю крышку. (Порядок
снятия см. на стр. 65.)
2. Используйте крестовую отвертку для
вращения регулировочного винта и
изменения угла наклона фары. Чтобы
опустить фары, вращайте
регулировочный винт в направлении (a).
Чтобы поднять фары, вращайте
регулировочный винт в направлении (b).
3. Установите верхнюю крышку.
XSU12290
Соединения и крепежные детали
Проверьте плотность затяжки соединений и
крепежных деталей.
При необходимости подтяните их в нужном
порядке с требуемым крутящим моментом.
XSU14020
Аккумуляторная батарея
Аккумуляторная батарея расположена под
корпусом воздушного фильтра. (См. стр. 97.)
Данная модель оснащена КРСК (клапанно-
регулируемой свинцово-кислотной)
аккумуляторной батареей. Проверять
электролит или добавлять дистиллированную
воду не нужно. Тем не менее, следует
проверять и при необходимости закручивать
соединения выводов аккумуляторной батареи.
ОСТОРОЖНО
XWS00540
Электролит батареи ядовит и опасен. Он
содержит серную кислоту и может вызвать
сильные ожоги. Не допускайте попадания
электролита на кожу, одежду или в глаза.
НЕЙТРАЛИЗАЦИЯ:
1. Паз
2. Выступ
1. Уплотнение
Крутящий момент затяжки:
Болт крепления фар:
3.0 Нм (0.30 м·кгс, 2.2 фут·фунт
силы)
1
2
1
1. Регулировочный винт угла наклона фары
1
(a)
(b)
U8HGR2X0.book Page 96 Wednesday, May 9, 2012 4:20 PM
