Контрольные функции
21
ПРИМЕЧАНИЕ
Если сработала система T.O.R.S., начинают
мигать предупреждающий индикатор о
неисправности двигателя, лампа аварийной
сигнализации и двузначный код “84” на
приборной панели. Если такое произойдет, в
максимально короткий срок предоставьте
систему дилеру фирмы Yamaha для
технического осмотра.
XSU10368
Многофункциональная
приборная панель
В составе многофункциональной приборной
панели имеются следующие приборы:
● цифровой спидометр
● тахометр
● счетчик пробега
● два счетчика пройденного пути
(показывают расстояние, пройденное с
момента последнего обнуления показаний)
● счетчик пройденного пути с запасом
топлива (показывает расстояние,
пройденное с момента включения
предупреждающего индикатора низкого
уровня топлива и лампы аварийной
сигнализации)
● счетчик пройденного пути с момента замены
масла ( показывает расстояние, пройденное с
момента достижения интервала
периодической замены масла)
● барометр (показывает атмосферное
давление)
● часы
● предупреждающие индикаторы
(отображают предупреждающие сообщения
о неисправности двигателя, температуре
охлаждающей жидкости, низком уровне
топлива и низком давлении масла)
● индикаторные лампы (отображают
включение дальнего света и низкую
температуру охлаждающей жидкости)
● предупреждающие лампы (совместно с
предупреждающими индикаторами
отображают предупреждающие сигналы)
● указатель уровня топлива (показывает
количество оставшегося в баке топлива)
● индикатор уровня обогрева рукояток/рычага
управления дроссельной заслонкой
(показывает уровень обогрева рукояток или
рычага управления дроссельной заслонкой)
● регулятор яркости дисплея
● предупреждающий индикатор
электрического усилителя руля
При повороте ключа во включенное
положение один раз качается стрелка
тахометра, загораются и гаснут индикаторная
лампа низкой температуры охлаждающей
жидкости, лампа аварийной сигнализации и
все сегменты приборной панели.
Холостой
ход
Движение
Неисправность
Рычаг
дроссельной
заслонки
Отпущен Нажат Отпущен
Дроссельный
клапан
Закрыто Открыто Открыто
T.O.R.S.
Двигатель
работает
нормально.
Двигатель
работает
нормально.
T.O.R.S. будет
активизирована.

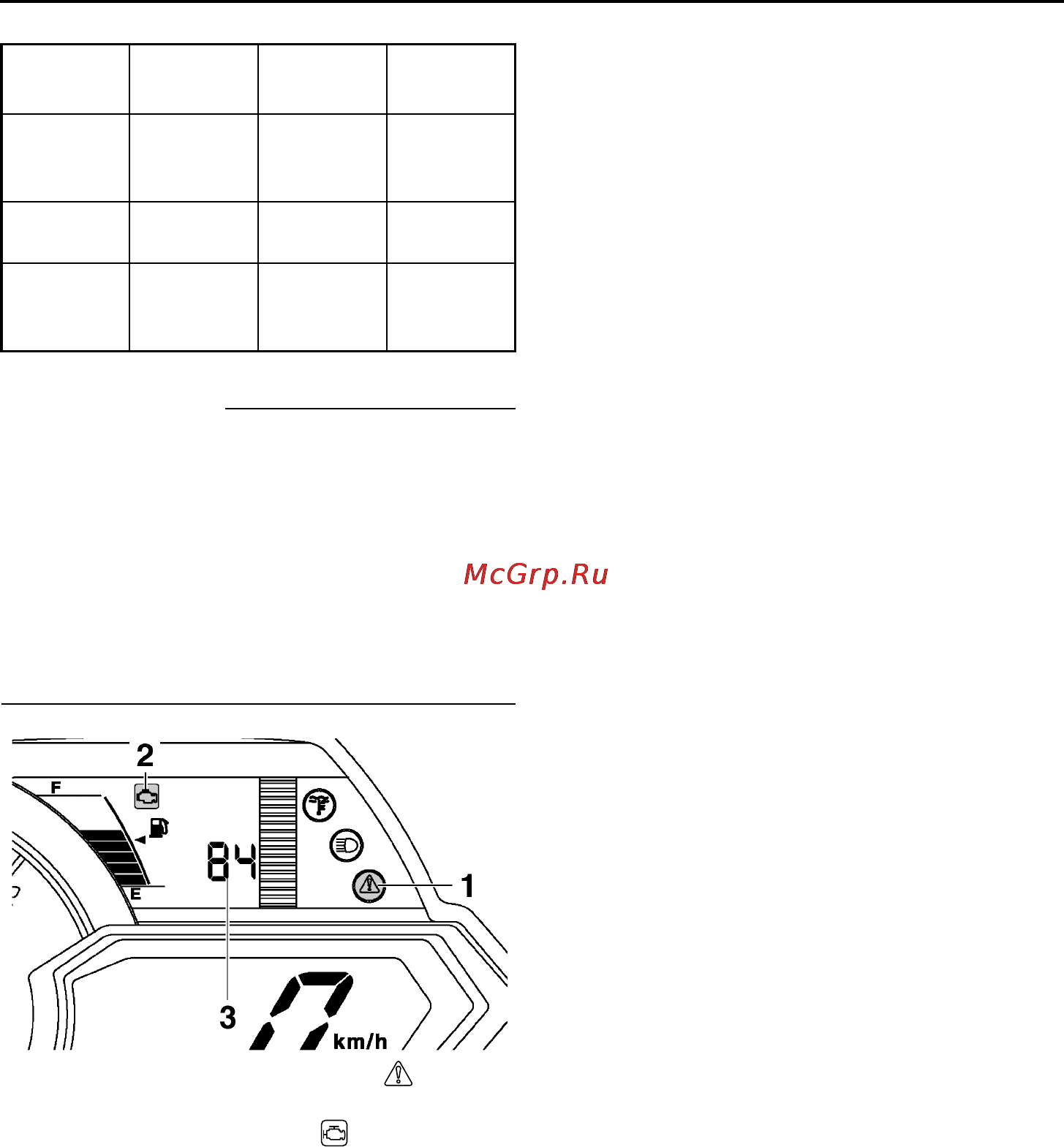

1. Лампа аварийной сигнализации “”
2. Предупреждающий индикатор о
неисправности двигателя “”
3. Двузначный код “84”
U8HGR2X0.book Page 21 Wednesday, May 9, 2012 4:20 PM
