Периодическое техническое обслуживание и регулировка
65
XSU11742
Комплект инструментов
Приведенная в настоящем руководстве
информация об обслуживании и входящие в
комплект инструменты помогут Вам в
проведении профилактического обслуживания
и мелкого ремонта. В то же время для
надлежащего выполнения определенных работ
по обслуживанию могут понадобиться
дополнительные инструменты, например,
динамометрический ключ.
ВНИМАНИЕ
XCS00360
Перед пуском двигателя убедитесь, что
комплект инструментов как следует
установлен в держателе и прочно
закреплен.
ПРИМЕЧАНИЕ
Если у Вас нет динамометрического ключа,
необходимого для техобслуживания или
ремонта, обратитесь к дилеру фирмы Yamaha с
просьбой проверить и при необходимости
отрегулировать затяжку болтов и гаек.
XSU14230
Рекомендуемое оборудование
Желательно брать с собой запасные части и
другое необходимое оборудование во время
езды на снегоходе, чтобы при необходимости
можно было выполнить мелкий ремонт.
Необходимо постоянно иметь при себе
следующее:
● Фонарь
● Рулон пластиковой ленты
● Стальную проволоку
● Буксировочный трос
● Клиновой ремень
● Электрические лампочки
При выезде на дальнее расстояние следует
также взять с собой дополнительный запас
топлива.
XSU12896
Снятие и установка капота и
крышек
ОСТОРОЖНО
XWS00091
Перед началом эксплуатации убедитесь,
что капот и крышки надежно закреплены.
Ослабленный капот или крышка могут
сдвинуться и привести к потере
управления.
Капот
Чтобы снять капот
Открепите фиксаторы, медленно
приподнимите капот, и отсоедините его от
опоры.

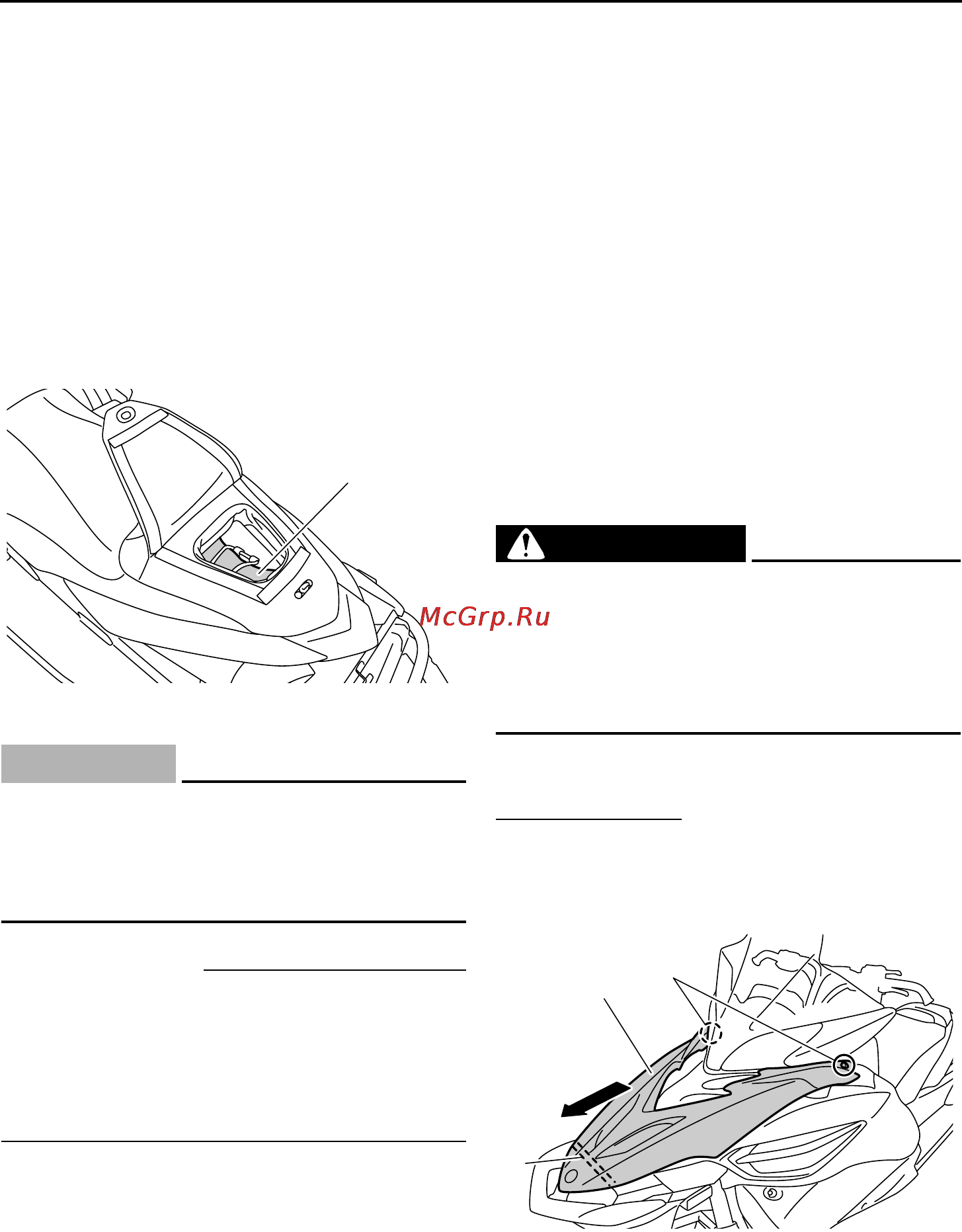

1. Комплект инструментов
1
1. Замок
2. Капот
3. Стойка капота
1
2
3
U8HGR2X0.book Page 65 Wednesday, May 9, 2012 4:20 PM
