Контрольные функции
38
● Не меняйте положение цилиндров и не
пытайтесь их открыть.
● Не подвергайте амортизаторы
воздействию открытого огня или нагреву
от иного источника тепла. Это может
привести к взрыву узла вследствие
чрезмерного давления газа.
● Никоим образом не деформируйте и не
повреждайте цилиндры. Повреждение
цилиндров приведет к снижению
характеристик демпфирования.
● Не выбрасывайте изношенный или
сломанный амортизатор. Передайте
амортизатор дилеру фирмы Yamaha для
проведения работ.
ПРИМЕЧАНИЕ
Для регулировки используйте специальное
приспособление, входящее в комплект
инструментов. В комплекте инструментов для
данной модели отсутствует специальное
приспособление, его можно приобрести у
дилера Yamaha.
XSU10894
Регулировка предварительной
натяжки пружин передних
амортизаторов (RX10P / RX10PXT)
ОСТОРОЖНО
XWS00720
Предварительная натяжка пружин на
правом и левом амортизаторе должна быть
отрегулирована одинаково. Различие в их
регулировке может привести к плохой
управляемости и потере устойчивости
снегохода.
Предварительная натяжка пружин
производится поворотом регулировочных
гаек.
Предварительная натяжка пружин проводится
следующим образом.
1. Ослабьте контргайку.
2. Для увеличения предварительной
натяжки пружин и, соответственно,
жесткости поверните регулировочную
гайку в направлении (a). Для уменьшения
предварительной натяжки пружин и,
соответственно, жесткости поверните
регулировочную гайку в направлении (b).
ПРИМЕЧАНИЕ

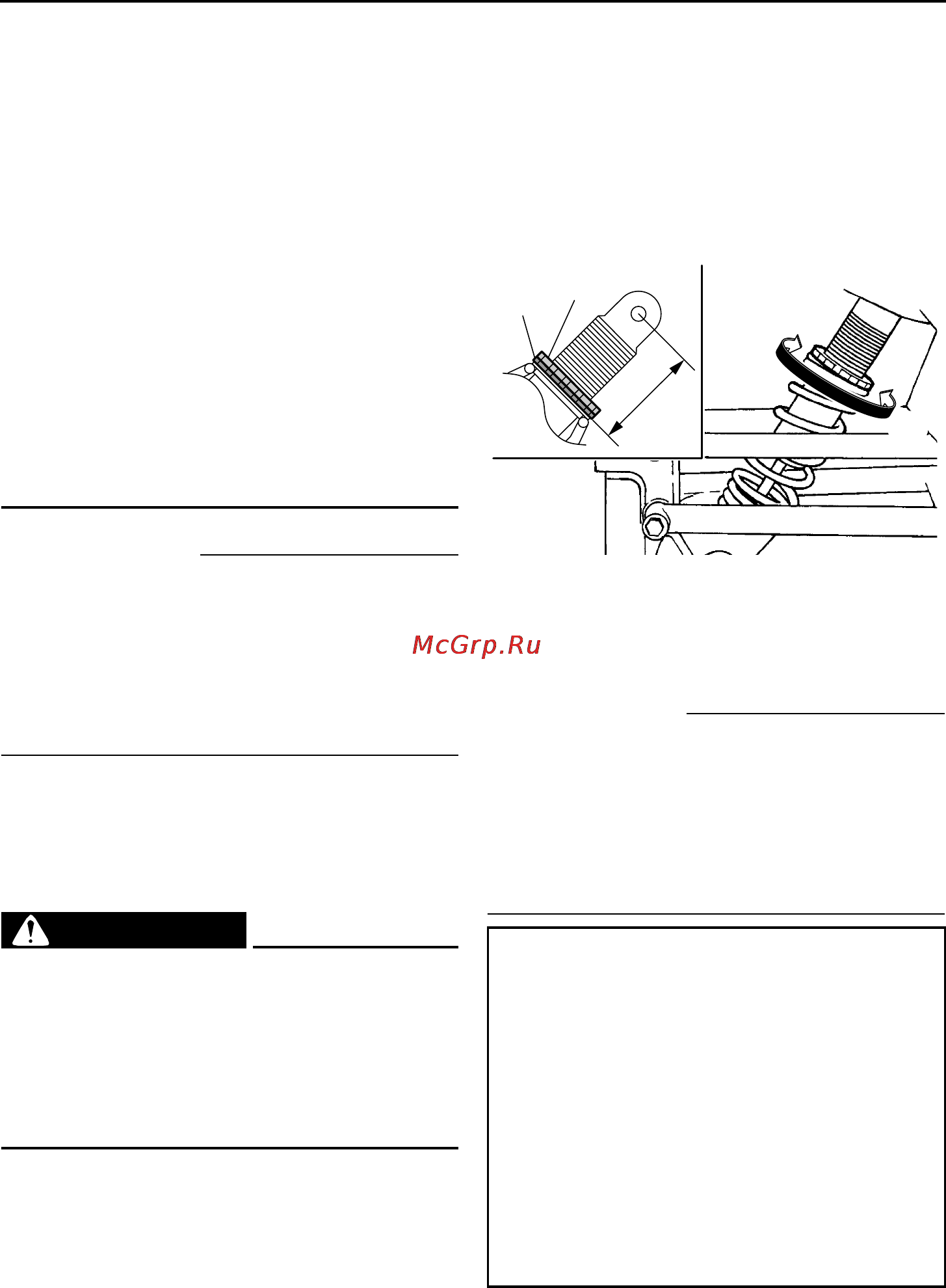

Величина предварительной натяжки пружин
определяется путем замера расстояния A (см.
рисунок). Чем больше расстояние A, тем
больше предварительная натяжка пружин; чем
меньше расстояние A, тем меньше
предварительная натяжка.
1. Контргайка
2. Расстояние A
3. Регулировочная гайка предварительного
натяга пружины
Предварительная натяжка пружин*:
Минимальная (слабая):
RX10P 122.5 мм (4.82 дюйм)
RX10PXT 130.0 мм (5.12 дюйм)
Стандартное положение:
RX10P 134.5 мм (5.30 дюйм)
RX10PXT 130.0 мм (5.12 дюйм)
Максимальная (сильная):
RX10P 144.5 мм (5.69 дюйм)
RX10PXT 140.0 мм (5.51 дюйм)
* При каждом полном повороте
регулировочной гайки расстояние A
изменяется на 1.5 мм (0.06 дюйма).
(a)
(b)
1
3
2
U8HGR2X0.book Page 38 Wednesday, May 9, 2012 4:20 PM
