Контрольные функции
45
XSU13290
Регулировка демпфирующей силы
сжатия заднего амортизатора
(RX10PXT)
Регулировка демпфирующей силы сжатия
производится поворотом ручки регулировки.
Для увеличения демпфирующей силы сжатия
вращайте ручку регулировки в направлении
(a). Для уменьшения демпфирующей силы
сжатия вращайте ручку регулировки в
направлении (b). ВНИМАНИЕ:
Почувствовав упор, не пытайтесь дальше
поворачивать ручку регулировки в
направлении (a). Можно повредить
амортизатор, и регулировка
демпфирующей силы станет невозможна.
Не вращайте
ручку регулировки в
направлении (b) после 12 щелчка(-ов).
Даже при дальнейшем повороте ручки
регулировки через 12 щелчков
демпфирующая сила не изменится. Ручку
регулировки следует остановить в
положении, где произошел щелчок.
[XCS00910]
XSU11047
Регулировка тяг управления
Перераспределение веса может быть
отрегулировано поворотом регулятора на тяге
управления (RX10P / RX10PS) или
регулировочных гаек на тягах управления
(RX10PXT).
RX10P / RX10PS
1. Проверьте длину тяги управления с
помощью линейки на специальном ключе,
как показано на рисунке.
ПРИМЕЧАНИЕ
Для выполнения точного измерения
необходимо приставить специальный угловой
гаечный ключ к регулятору тяги управления и
повернуть контргайку таким образом, чтобы
ключ вошел в одну из ее выемок и
располагался горизонтально на тяге
управления.
Демпфирующая силы отбоя:
Минимальная (слабая):
11 щелчков в направлении (b)*
Стандартное положение:
Регулировочный лимб,
выровненный относительно метки
стандартного положения
Максимальная (сильная):
11 щелчков в направлении (a)*
* Когда лимб регулировки находится в
стандартном положении

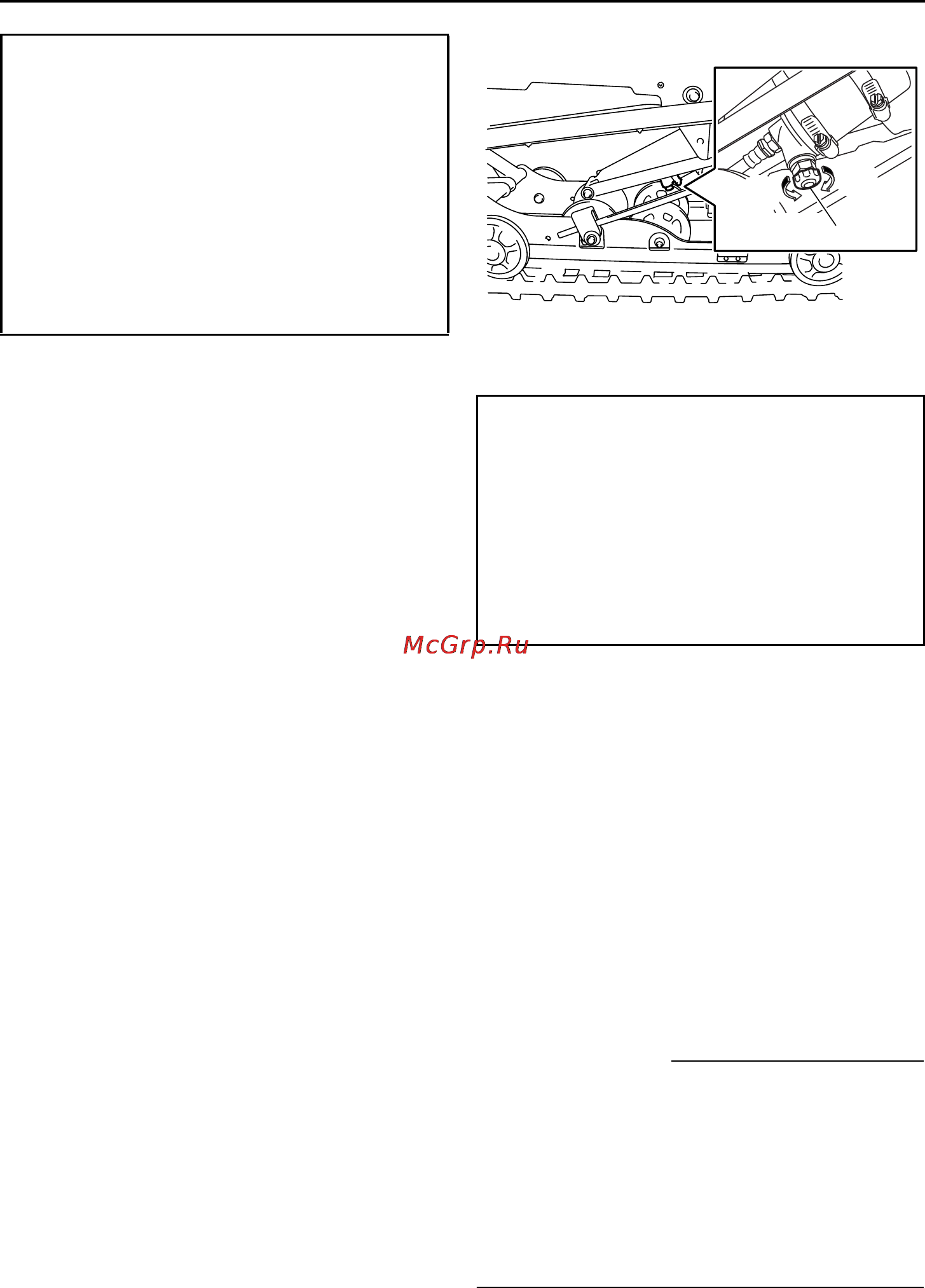

1. Ручка регулировки демпфирующей силы
сжатия
Демпфирующая сила сжатия:
Минимальная (слабая):
12 щелчков в направлении (b)*
Стандартное положение:
6 щелчков в направлении (b)*
Максимальная (сильная):
2 щелчков в направлении (b)*
* При повороте ручки регулировки до
упора в направлении (a)
(a)
(b)
1
U8HGR2X0.book Page 45 Wednesday, May 9, 2012 4:20 PM
