Периодическое техническое обслуживание и регулировка
71
XSU11863
Проверка системы блокировки
дроссельной заслонки
(T.O.R.S.)
ОСТОРОЖНО
XWS00352
При проверке системы T.O.R.S.
соблюдайте меры предосторожности, чтобы
не допустить перемещения снегохода, что, в
свою очередь, может стать причиной
несчастного случая:
● Перед проверкой системы T.O.R.S. при
выключенном двигателе убедитесь, что
рычаг дроссельной заслонки плавно
перемещается.
● Убедитесь, что включен стояночный
тормоз.
● Не повышайте обороты двигателя до
момента не включения сцепления.
Проверьте действие T.O.R.S.
1. Запустите двигатель.
ПРИМЕЧАНИЕ
См. раздел “Пуск двигателя” на стр. 51.
2. Отведите ось поворота рычага
дроссельной заслонки от выключателя
дроссельной заслонки, для чего поместите
большой палец (сверху) и указательный
палец (снизу) между осью поворота
рычага дроссельной заслонки и нишей
выключателя остановки двигателя.
Удерживая ось поворота указанным
образом, постепенно надавливайте на
рычаг управления дроссельной заслонкой.
T.O.R.S. начнет работать, и частота
вращения двигателя будет
поддерживаться в пределах скорости
включения сцепления. (Скорость
включения сцепления см. на стр. 108.)
ОСТОРОЖНО! Если частота
вращения двигателя не уменьшается до
скорости включения сцепления,
выключите двигатель поворотом
главного переключателя в положение
выключения и обратитесь к дилеру
фирмы Yamaha. Эксплуатация

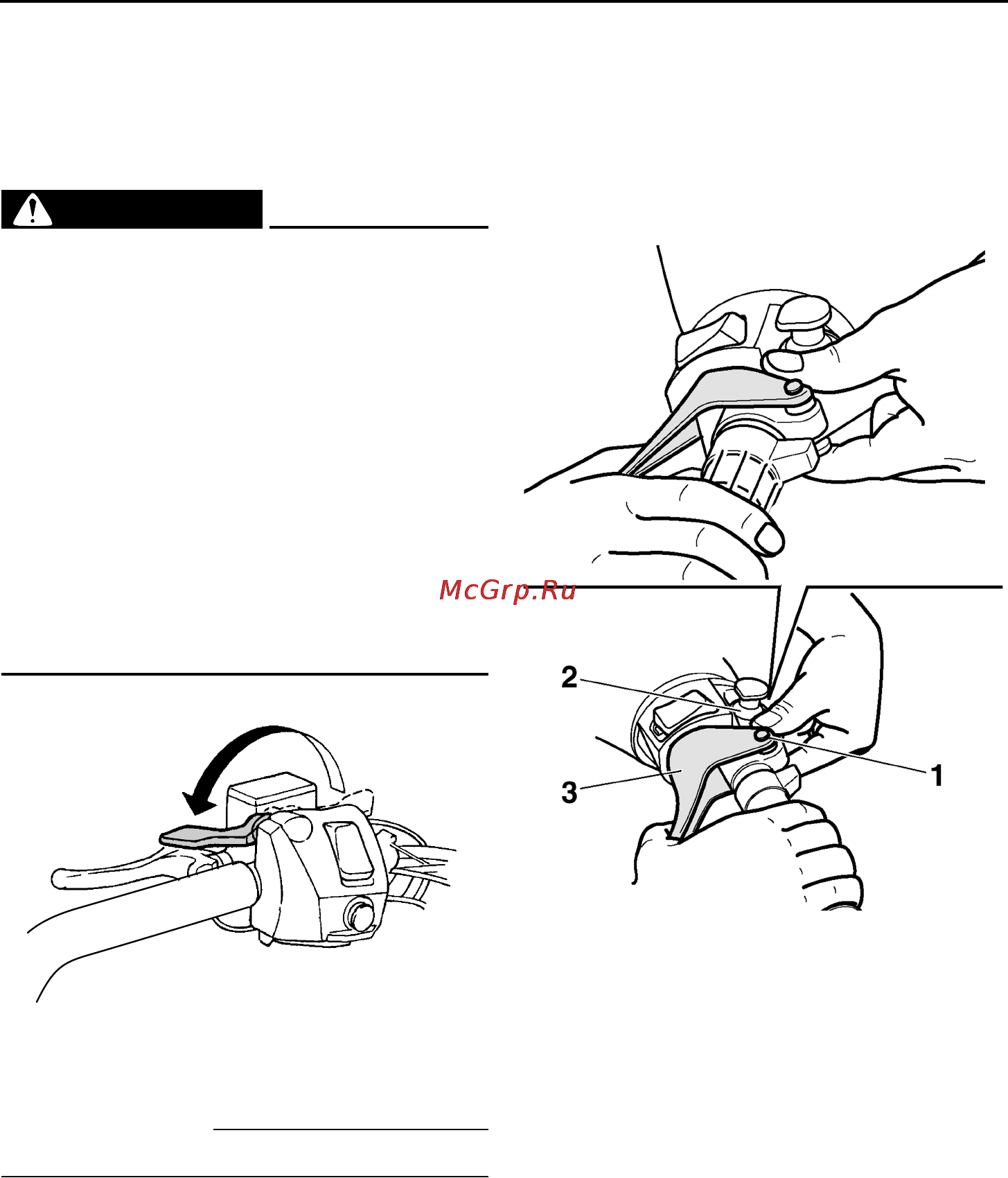

1. Ось поворота рычага дроссельной заслонки
2. Ниша выключателя двигателя
3. Рычаг дроссельной заслонки
U8HGR2X0.book Page 71 Wednesday, May 9, 2012 4:20 PM
