Yamaha RX10PS (2013) [93/122] Обратная ведущая звездочка
![Yamaha RX10PS (2013) [93/122] Обратная ведущая звездочка](/views2/1121880/page93/bg5d.png)
Периодическое техническое обслуживание и регулировка
87
Замена тормозной жидкости
ОСТОРОЖНО
XWS00471
Замена тормозной жидкости и следующих
деталей должна производиться только
дилером фирмы Yamaha.
Замена тормозной жидкости необходима,
когда в ходе периодического технического
обслуживания или в случае повреждения или
утечки тормозной жидкости заменены
следующие компоненты.
● Все масляные уплотнения главного
тормозного цилиндра и цилиндра суппорта
● Тормозной шланг
XSU14270
Обратная ведущая звездочка
Проверьте обратную ведущую звездочку на
отсутствие износа и повреждений. В случае
необходимости замените.
Определение степени износа ведущей
звездочки

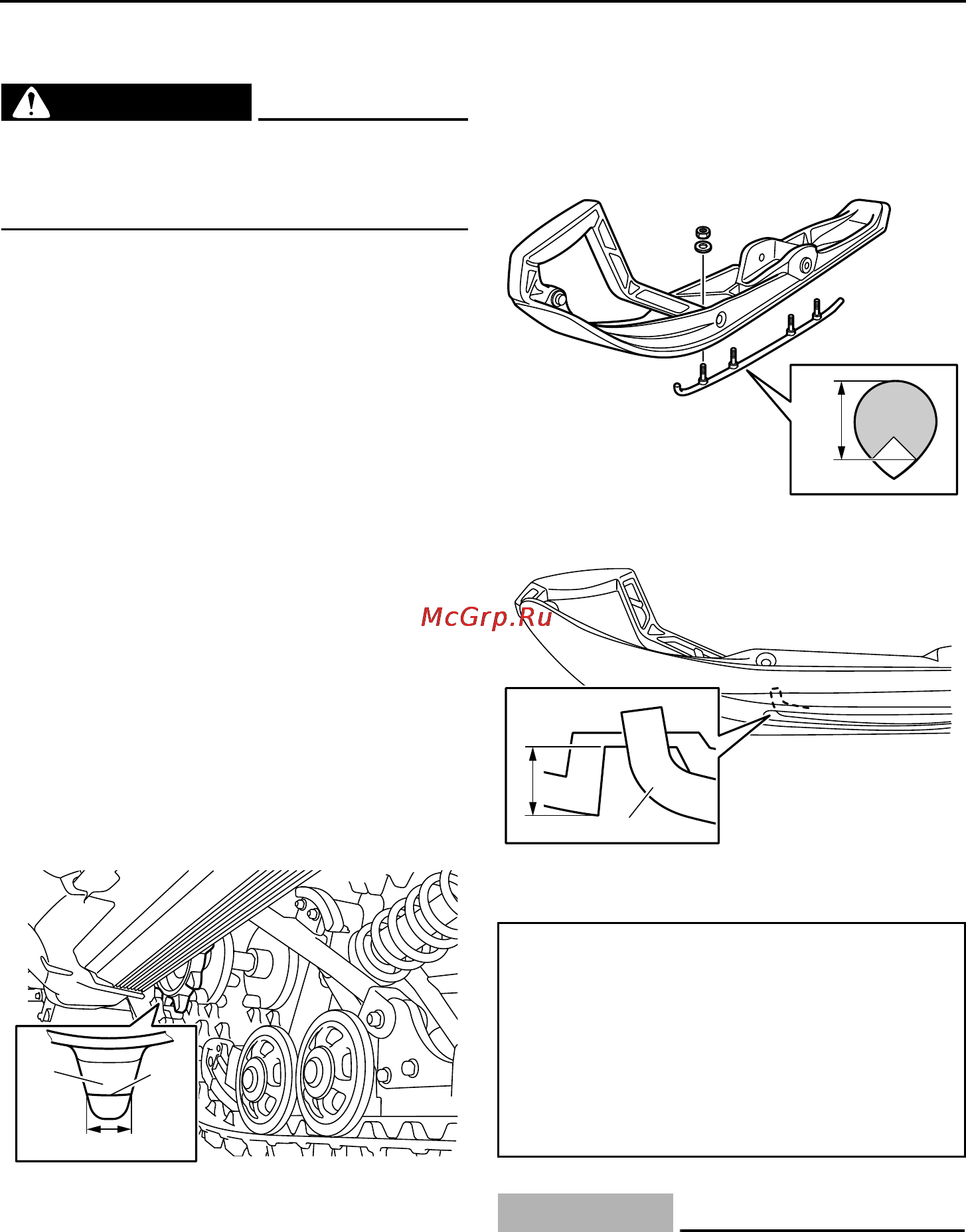

Измерьте ширину зубца ведущей звездочки на
измерительной линии (см. рисунок). Если
ширина зубца 13 мм (0.51 дюйма) или менее,
замените ведущую звездочку.
XSU12144
Лыжи и полозья
Проверьте лыжи и полозья на отсутствие
износа и повреждений. В случае
необходимости замените.
ВНИМАНИЕ
XCS00560
Старайтесь при погрузке или выгрузке
снегохода, при движении по местам с
малым количеством снега или без снега не
1. Зубец ведущей звездочки
2. Измерительная линия
3. Ширина зубца ведущей звездочки
1
2
3
1. Предел износа полозьев
1. Предел износа лыжи
2. Полоз
Предел износа полозьев:
8.0 мм (0.31 дюйм)
Предел износа лыжи:
RX10P 13.0 мм (0.51 дюйм)
RX10PS 13.0 мм (0.51 дюйм)
RX10PXT 13.0 мм (0.51 дюйм) (CAN)
RX10PXT 24.0 мм (0.94 дюйм)
(FIN)(RUS)(SWE)
1
1
2
U8HGR2X0.book Page 87 Wednesday, May 9, 2012 4:20 PM
