Периодическое техническое обслуживание и регулировка
79
Добавление охлаждающей жидкости
1. Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.
2. Снимите капот, левую и правую боковые
крышки и верхнюю крышку. (Порядок
снятия см. на стр. 65.)
3. Снимите крышку бачка охлаждающей
жидкости, долейте в бачок
рекомендуемую охлаждающую жидкость,
после чего установите крышку на место.
4. Снимите крышку бака регенерации
охлаждающей жидкости
, долейте
рекомендуемую охлаждающую жидкость
до отметки “COLD LEVEL”, после чего
установите крышку на место.
5. Включите двигатель, дайте ему
поработать на холостом ходу в течение
нескольких минут, а затем выключите.
6. Проверьте систему на отсутствие утечек
жидкости. В случае утечки охлаждающей
жидкости установите ее причину.
ПРИМЕЧАНИЕ
При обнаружении утечек охлаждающей
жидкости обратитесь к дилеру фирмы Yamaha.
7. Проверьте уровень охлаждающей
жидкости в бачке. Если он не наполнен,
снимите крышку бачка охлаждающей
жидкости, долейте в бачок
рекомендуемую охлаждающую жидкость,
после чего установите крышку на место.
8. Установите на место верхнюю крышку,
левую и правую боковые крышки и капот.
XSU12067
Клиновой ремень
ОСТОРОЖНО
XWS00402
● Прикосновение к вращающимся
клиновому ремню или деталям сцепления
может стать причиной тяжелой травмы
или гибели. Никогда не включайте
двигатель, если снят кожух привода.
● Перед эксплуатацией снегохода убедитесь
в надежности установки кожуха привода,
чтобы избежать тяжелой травмы или

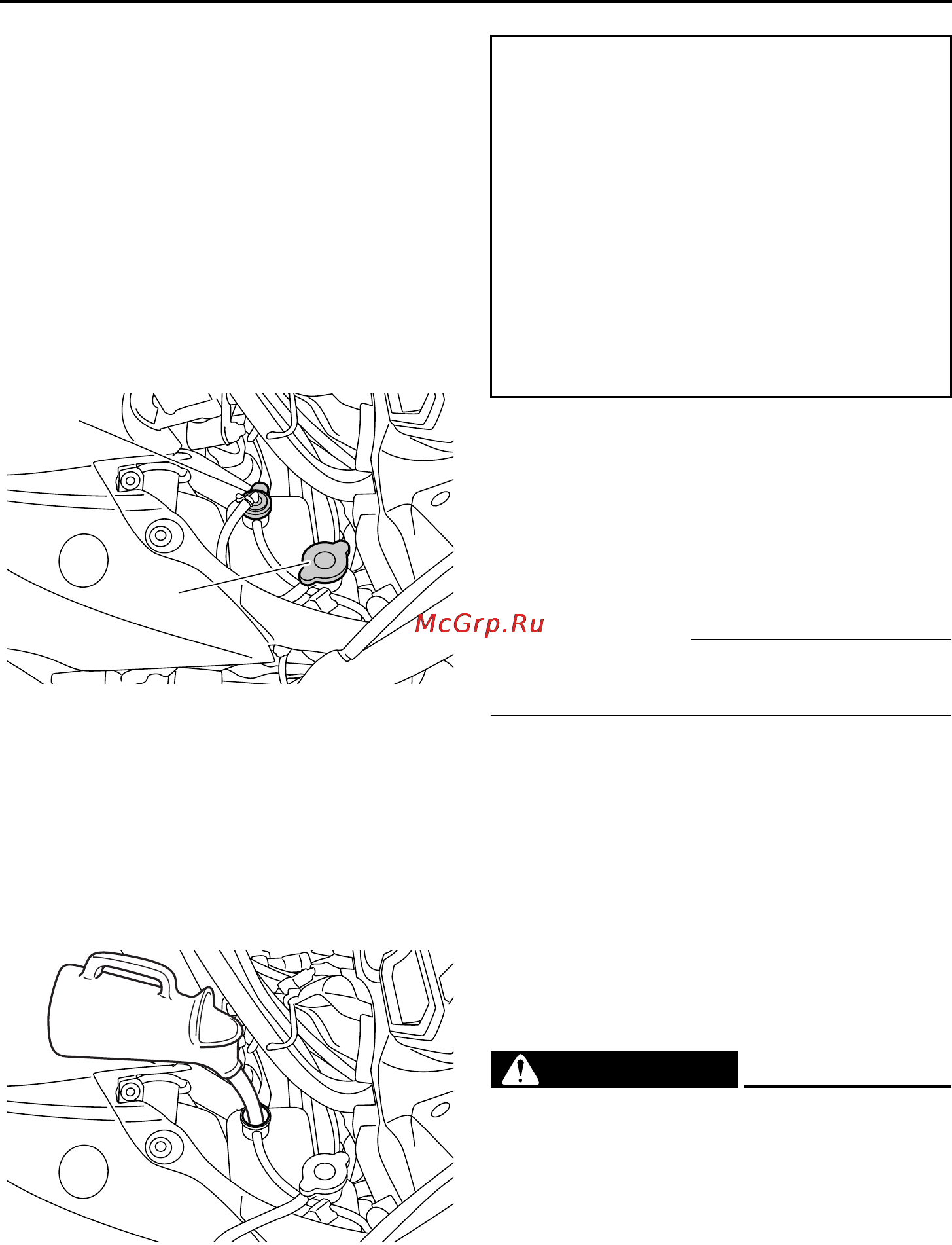

1. Крышка бачка охлаждающей жидкости
2. Крышка бака регенерации охлаждающей
жидкости
1
2
Рекомендуемый антифриз:
Высококачественный антифриз на
основе этиленгликоля, содержащий
ингибиторы коррозии
Соотношение антифриза и воды в смеси:
3:2
Общее количество:
RX10P 6.20 л (6.55 амер. кварты, 5.46
англ. кварты)
RX10PS 6.20 л (6.55 амер. кварты,
5.46 англ. кварты)
RX10PXT 6.30 л (6.66 амер. кварты,
5.54 англ. кварты)
U8HGR2X0.book Page 79 Wednesday, May 9, 2012 4:20 PM
