Периодическое техническое обслуживание и регулировка
90

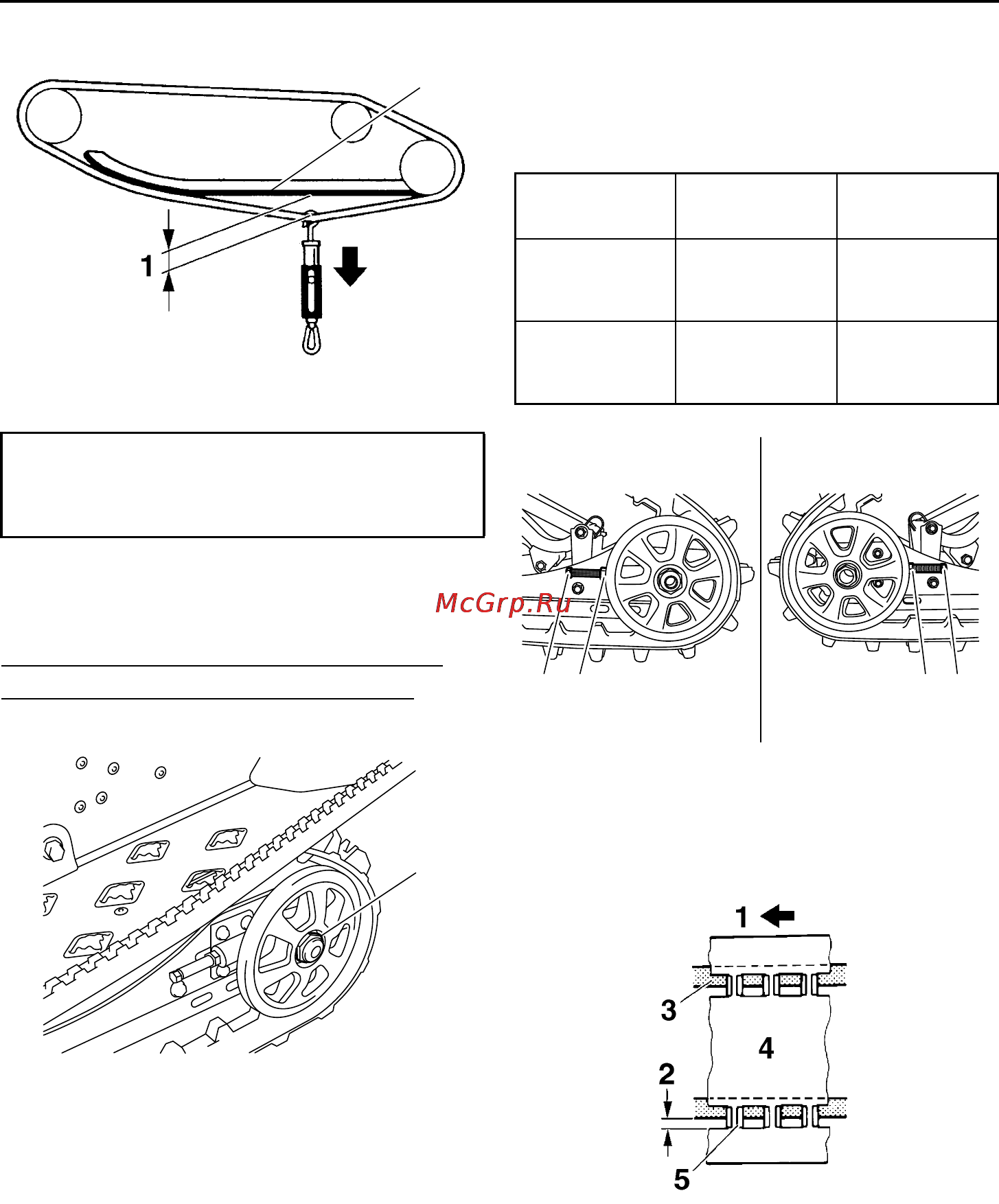

3. Если провисание отличается от
указанного, отрегулируйте гусеницу.
Регулировка центрирования и провисания
приводной гусеницы (RX10P / RX10PS)
1. Ослабьте гайку задней оси.
2. Поднимите заднюю часть снегохода и
установите ее на подходящую опору,
чтобы приподнять гусеницу над
поверхностью.
3. Запустите двигатель и дайте гусенице
провернуться на один или два оборота.
Выключите двигатель.
4. Ослабьте контргайку с левой и правой
сторон снегохода, а затем выровняйте
гусеницу, повернув регулировочный болт
с каждой
стороны.
Смещена вправо
1. Провисание гусеницы
2. Направляющая гусеницы
Стандартное провисание приводной
гусеницы:
30.0–35.0 мм ( 1.18–1 .38 дюйм)
1. Гайка задней оси
2
1
Положение
гусеницы
Смещена
вправо
Смещена
влево
Левый
регулировочный
болт
Вывернуть Ввернуть
Правый
регулировочный
болт
Ввернуть Вывернуть
1. Левый регулировочный болт
2. Правый регулировочный болт
3. Контргайка
1. Вперед
2. Зазор
3. Направляющая гусеницы
4. Приводная гусеница
5. Металлическая деталь направляющей
31 23
U8HGR2X0.book Page 90 Wednesday, May 9, 2012 4:20 PM
