Периодическое техническое обслуживание и регулировка
89
которой становятся видимыми волокна
армирующего материала, гусеницу
необходимо заменить. В противном
случае повреждение или разрушение
трака может привести к утрате
способности снегохода к торможению,
потере управления и аварии.

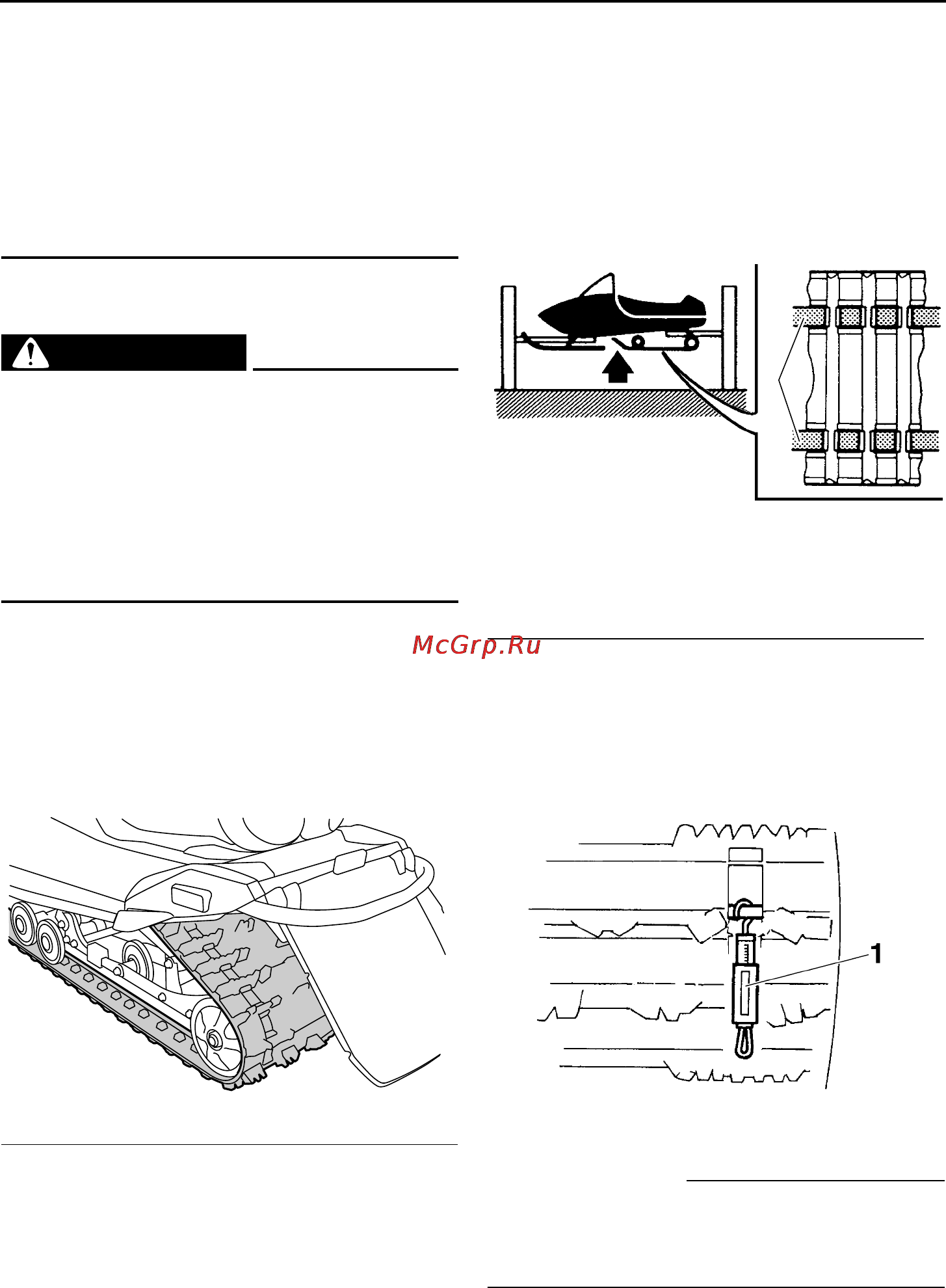

Проверка приводной гусеницы
ОСТОРОЖНО
XWS00490
При обнаружении повреждения приводной
гусеницы или нарушения ее регулировки не
пользуйтесь снегоходом. Повреждение или
отказ приводной гусеницы может привести
к потере способности к торможению и
управления снегоходом, что может стать
причиной аварии.
Проверьте центрирование и провисание
приводной гусеницы и проверьте гусеницу на
отсутствие износа и повреждений.
В случае необходимости отрегулируйте или
замените. (Дополнительную информацию см.
в следующем разделе.)
Проверка центрирования приводной гусеницы
1. Поднимите заднюю часть снегохода и
установите ее на подходящую опору,
чтобы приподнять гусеницу над
поверхностью.
2. Запустите двигатель и дайте гусенице
провернуться на один или два оборота.
Выключите двигатель.
3. Проверьте выравнивание гусеницы
относительно направляющих. Если
центрирование отличается от указанного,
отрегулируйте приводную гусеницу.
Измерение провисания приводной гусеницы
1. Положите снегоход набок.
2. Измерьте провисание гусеницы при
помощи пружинного безмена. Потяните
за центр приводной гусеницы с усилием
100 Н (10 кгс, 22 фунт силы).
ПРИМЕЧАНИЕ
Измерьте зазор между направляющей
гусеницы и краем отверстия для гусеницы с
обеих сторон.
1. Направляющая гусеницы
1. Пружинный безмен
1
U8HGR2X0.book Page 89 Wednesday, May 9, 2012 4:20 PM
