Периодическое техническое обслуживание и регулировка
75
6. Если уровень моторного масла ниже
отметки “L”, добавьте масла
рекомендованного типа до отметки “H”.
(Информация о рекомендованных типах
масла находится на стр. 108.)
ВНИМАНИЕ: Заливая масло, следите
за тем, чтобы не превысить отметку
уровня “H” на масломерном щупе.
Используйте только масло
рекомендованного типа. (См. стр. 108.)
Следите за тем, чтобы в масляный бак
не
попали посторонние предметы.
[XCS00462]
7. Вставьте масломерный щуп в отверстие
маслоналивного патрубка и затяните
крышку маслоналивного патрубка.
8. Подсоедините разъем указателя уровня
масла.
9. Установите на место правую крышку и
капот.
Порядок замены масла в двигателе
1. Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.
2. Включите двигатель, прогрейте его в
течение нескольких минут, а затем
выключите.
3. Снимите капот и правую боковую
крышку. (Порядок снятия см. на стр. 65.)
4. Удалите винты и болты, а затем потяните
правую нижнюю крышку наружу, чтобы
ее снять.
5. Снимите
нижнюю панель, удалив для
этого болты.
6. Поставьте под масляный бак масляный
поддон для сбора отработанного масла.
7. Отсоедините разъем указателя уровня
масла.

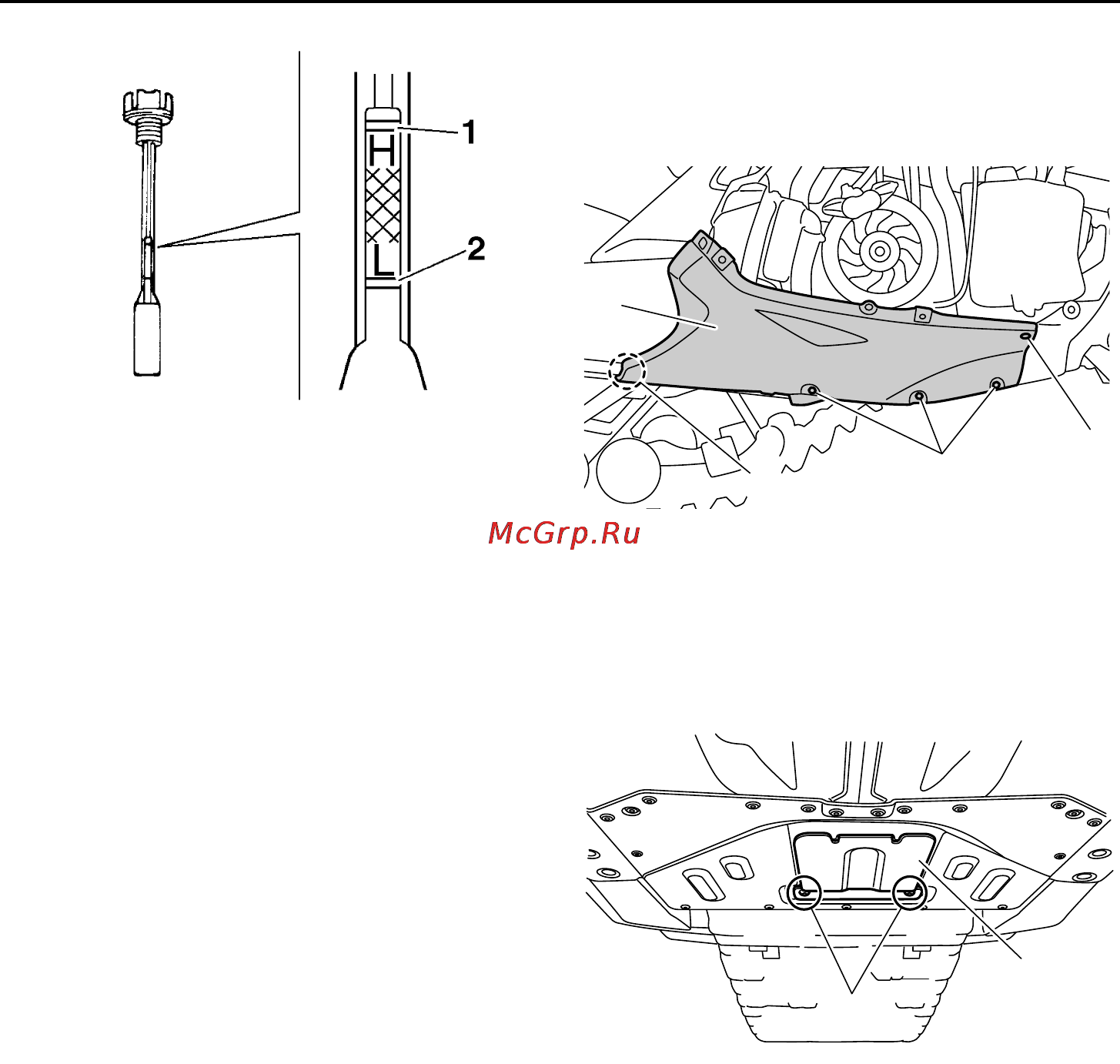

1. Отметка уровня “H”
2. Отметка уровня “L”
1. Винт
2. Болт
3. Правая нижняя крышка
1. Болт
2. Нижняя панель
1
2
3
1
2
1
U8HGR2X0.book Page 75 Wednesday, May 9, 2012 4:20 PM
