Периодическое техническое обслуживание и регулировка
88
поцарапать лыжи об острые края бетонных
покрытий, бордюрные камни и т.п. Это
повредит лыжи или ускорит их износ.

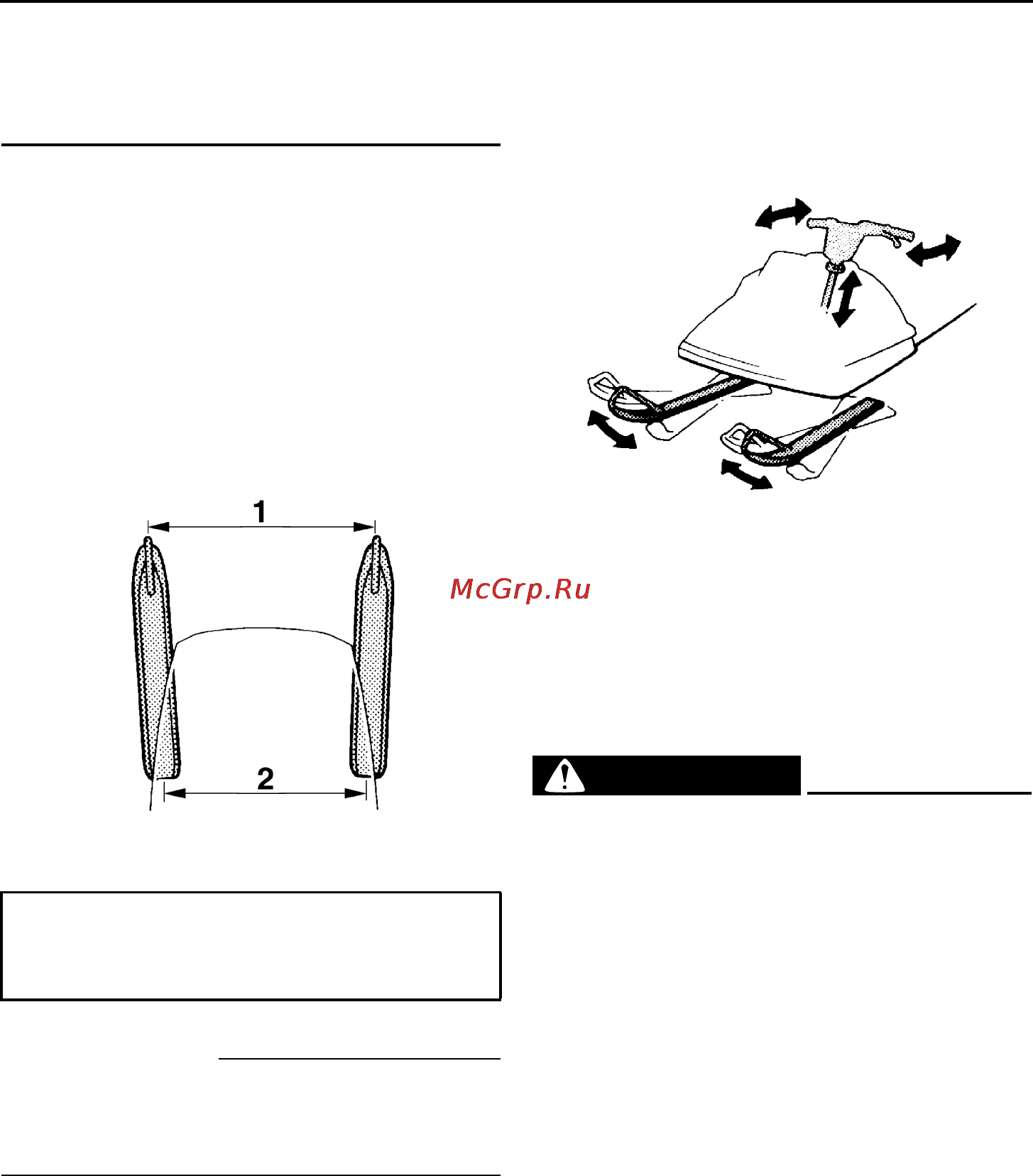

Чтобы отрегулировать параллельность
лыж
1. Поверните руль таким образом, чтобы
лыжи были направлены строго вперед.
2. Проверьте следующие параметры
установки лыж:
● Лыжи направлены вперед.
● Расхождение лыж (расстояние A –
расстояние B) в норме.
ПРИМЕЧАНИЕ
Поверните передний конец каждой лыжи
полностью внутрь, прежде чем выполнять
измерение или выравнивание.
3. Если расхождение лыж не соответствует
норме, обратитесь к дилеру фирмы
Yamaha.
XSU12152
Система рулевого управления
Проверьте рукоятки руля на отсутствие
чрезмерного свободного хода.
Чтобы проверить рулевую колонку
1. Подвигайте рукоятки вверх-вниз и
вперед-назад.
2. Поверните руль немного вправо и влево.
При обнаружении чрезмерного свободного
хода обратитесь к дилеру фирмы Yamaha.
XSU13702
Приводная гусеница и
направляющие гусеницы
Приводная гусеница
ОСТОРОЖНО
XWS00481
Разрушение гусеничного трака, его
креплений или разного рода обломки,
вылетающие из-под гусеницы,
представляют опасность для водителя и
окружающих. Соблюдайте следующие
правила безопасности:
● Не разрешайте никому стоять за
снегоходом при работающем двигателе.
● Когда необходимо поднять заднюю часть
снегохода для прокрутки гусеницы,
используйте подходящую опору под
заднюю часть. Не разрешайте никому
держать заднюю часть на весу для
прокрутки гусеницы. Не подпускайте
никого близко к вращающейся гусенице.
● Почаще проверяйте состояние гусеницы.
Заменяйте поврежденные металлические
детали направляющих. При поломке
поддерживающих стержней или
повреждении гусеницы на глубину, на
1. Расстояние A
2. Расстояние B
Расхождение лыж (расстояние A –
расстояние B):
0.0–15.0 мм (0.00–0.59 дюйм)
U8HGR2X0.book Page 88 Wednesday, May 9, 2012 4:20 PM
