Периодическое техническое обслуживание и регулировка
67
3. Ослабьте винты быстрых креплений.
4. Поднимите заднюю часть верхней
крышки, отсоедините разъем главного
переключателя и дополнительный
гнездовой разъем для постоянного тока,
после чего снимите крышку.
Чтобы установить верхнюю крышку
1. Подсоедините разъем главного
переключателя и дополнительный
гнездовой разъем для постоянного тока.
2. Установите верхнюю крышку на место,
при этом необходимо вставить выступы
на крышке в пазы крепления фары.
3. Затяните винты быстрых креплений.
4. Пропустите тормозной шланг, трос
дроссельной заслонки, трос стояночного
тормоза, а также жгут проводки через
направляющую для кабелей, а
затем
поместите направляющую в исходное
положение и вверните винты.

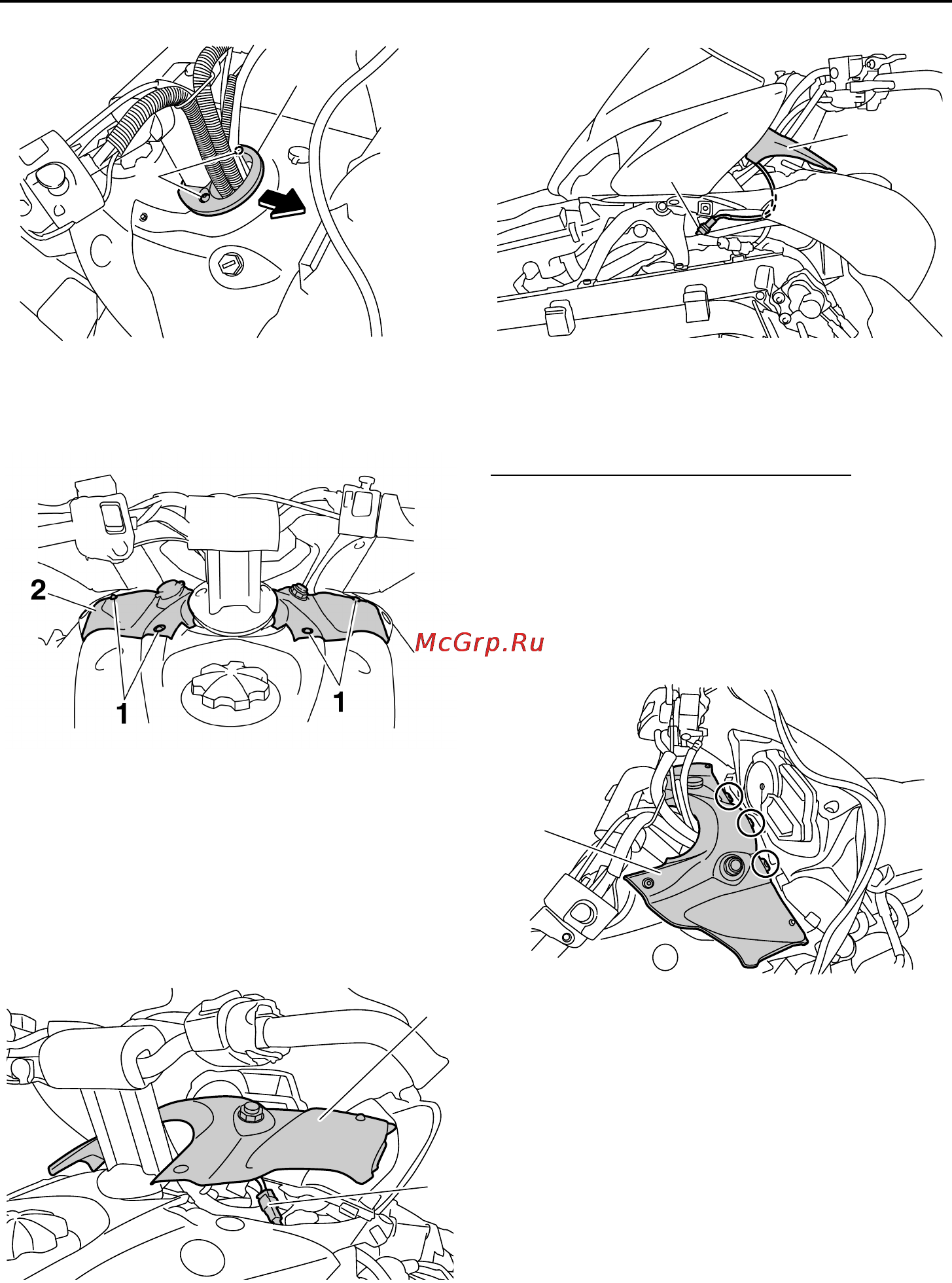

1. Винт
2. Направляющая кабелей
1. Винт быстроразъемного крепления
2. Верхняя крышка
1. Верхняя крышка
2. Разъем главного переключателя
1
2
1
2
1. Верхняя крышка
2. Разъем гнезда для подключения к источнику
постоянного тока
1. Верхняя крышка
2
1
1
