Периодическое техническое обслуживание и регулировка
77
уровня “H” на масломерном щупе.
Используйте только масло
рекомендованного типа. (См. стр. 108.)
Следите за тем, чтобы в масляный бак
не попали посторонние предметы.
[XCS00462]
15. Установите и закрутите крышку
маслоналивного патрубка.
16. Включите двигатель и дайте ему
поработать несколько минут на холостых
оборотах, проверяя его на отсутствие
утечки масла. При обнаружении утечки
немедленно выключите двигатель и
проверьте правильность установки болта
слива моторного масла, болта слива из
масляного бака и крышки маслоналивного
патрубка.
17. Выключите двигатель, после
чего
подсоедините обратно разъем указателя
уровня масла.
18. Установите нижнюю панель и правую
нижнюю крышку, а затем установите
правую боковую крышку и капот.
ВНИМАНИЕ: В случае утечки масла
или срабатывания предупреждающего
индикатора низкого уровня масла во
время работы двигателя немедленно
выключите двигатель и предоставьте
снегоход для проверки дилеру фирмы
Yamaha. Продолжение
эксплуатации
двигателя при таких условиях может
привести к его серьезному
повреждению.
[XCS00471]
XSU13871
Система охлаждения
Проверяйте уровень охлаждающей жидкости
перед каждой поездкой. Кроме того, из
системы охлаждения должен стравливаться
воздух с периодичностью, указанной в карте
периодического технического обслуживания и
смазки.
ОСТОРОЖНО
XWS00380
Не снимайте крышку бачка охлаждающей
жидкости, когда двигатель горячий.
Вырвавшиеся под давлением пар и брызги
горячей жидкости могут вызвать сильные
ожоги.
Когда двигатель остынет, положите на
крышку бачка толстую тряпку или
полотенце и медленно поверните крышку
против часовой стрелки до стопора. Эта
процедура позволяет стравить остаточное
давление. Когда шипящий звук
прекратится
, нажмите на крышку,
одновременно поворачивая ее против
часовой стрелки, и снимите ее.

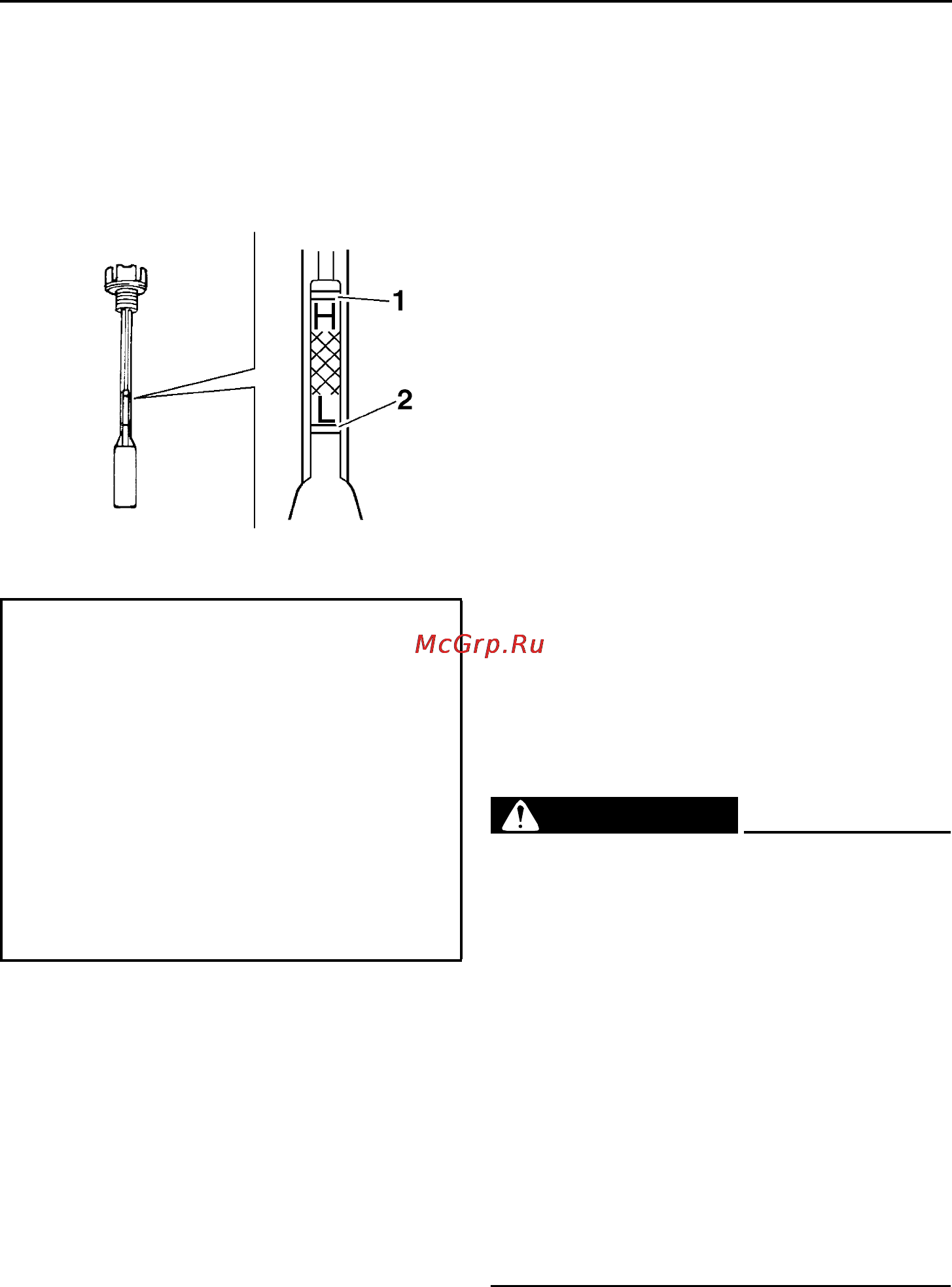

1. Отметка уровня “H”
2. Отметка уровня “L”
Рекомендуемое моторное масло:
См. стр. 108.
Количество масла:
С заменой патрона масляного фильтра:
3.0 л (3.17 амер. кварты, 2.64 англ.
кварты)
Без замены патрона масляного
фильтра:
2.8 л (2.96 амер. кварты, 2.46 англ.
кварты)
Общее количество:
3.8 л (4.02 амер. кварты, 3.34 англ.
кварты)
U8HGR2X0.book Page 77 Wednesday, May 9, 2012 4:20 PM
