Контрольные функции
25
XSU10473
Индикаторная лампа низкой
температуры охлаждающей
жидкости “”
Индикаторная лампа низкой температуры
охлаждающей жидкости загорается при
низкой температуре охлаждающей жидкости и
информирует водителя о необходимости
прогрева снегохода. После запуска двигателя
прогревайте его до тех пор, пока эта лампа не
погаснет.
После того, как индикаторная лампа погаснет,
снегоход можно эксплуатировать в обычном
режиме.
ПРИМЕЧАНИЕ
Если горит индикаторная лампа низкой
температуры охлаждающей жидкости, ведите
снегоход на малой скорости. При слишком
высокой частоте вращения двигателя,
максимальная частота вращения двигателя
снижается для обеспечения его защиты.
XSU10427
Указатель уровня топлива и
индикатор уровня обогрева
рукояток/механизма обогрева
рычага управления дроссельной
заслонкой
Указатель уровня топлива и индикатор уровня
обогрева рукояток/механизма обогрева рычага
управления дроссельной заслонкой имеют
восемь сегментов, показывающих количество
оставшегося в топливном баке топлива и
уровень нагрева рукояток или рычага
управления дроссельной заслонкой.
Указатель уровня топлива
По мере расхода топлива сегменты на дисплее
гаснут, пока уровень не опустится до
последнего сегмента “E” (Empty [Пусто]).
Когда до “E” останется только один сегмент,
загорятся предупреждающий индикатор
низкого уровня топлива и лампа аварийной
сигнализации.

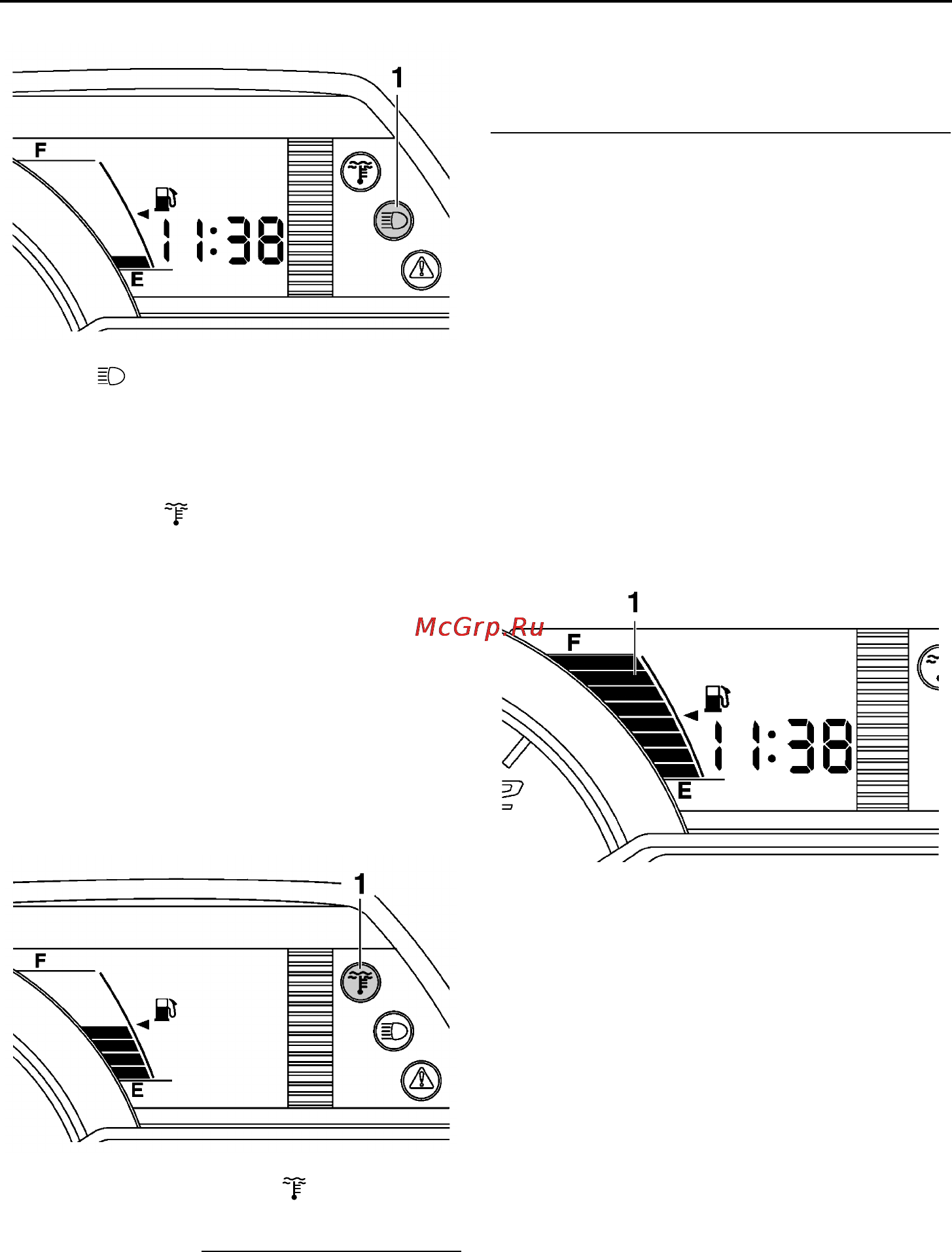

1. Индикаторная лампа дальнего света
фар “”
1. Индикаторная лампа низкой температуры
охлаждающей жидкости “”
1. Указатель уровня топлива и индикатор
уровня обогрева рукояток/рычага управления
дроссельной заслонкой
U8HGR2X0.book Page 25 Wednesday, May 9, 2012 4:20 PM
