Контрольные функции
46
ПРИМЕЧАНИЕ
Для регулировки используйте специальный
ключ, входящий в комплект инструментов.
2. Ослабьте контргайку.
3. Чтобы увеличить перераспределение веса,
поверните регулировочную гайку в
направлении (a), чтобы уменьшить в
направлении (b). ОСТОРОЖНО!
Никогда не устанавливайте тяги
управления за пределы линейки на
специальном ключе, в противном
случае тяга управления может быть
повреждена, что, в свою очередь, может
привести к несчастному случаю или
травме.
[XWS00181]
4. Удерживая регулятор на месте, затяните
контргайку.
ПРИМЕЧАНИЕ
Убедитесь в том, что специальный гаечный
ключ надежно удерживается на контргайке.
RX10PXT
ОСТОРОЖНО
XWS00770
Левая и правая регулировочные гайки
должны быть установлены в одно и то же
положение. Различие в их регулировке
может привести к плохой управляемости и
потере устойчивости снегохода.

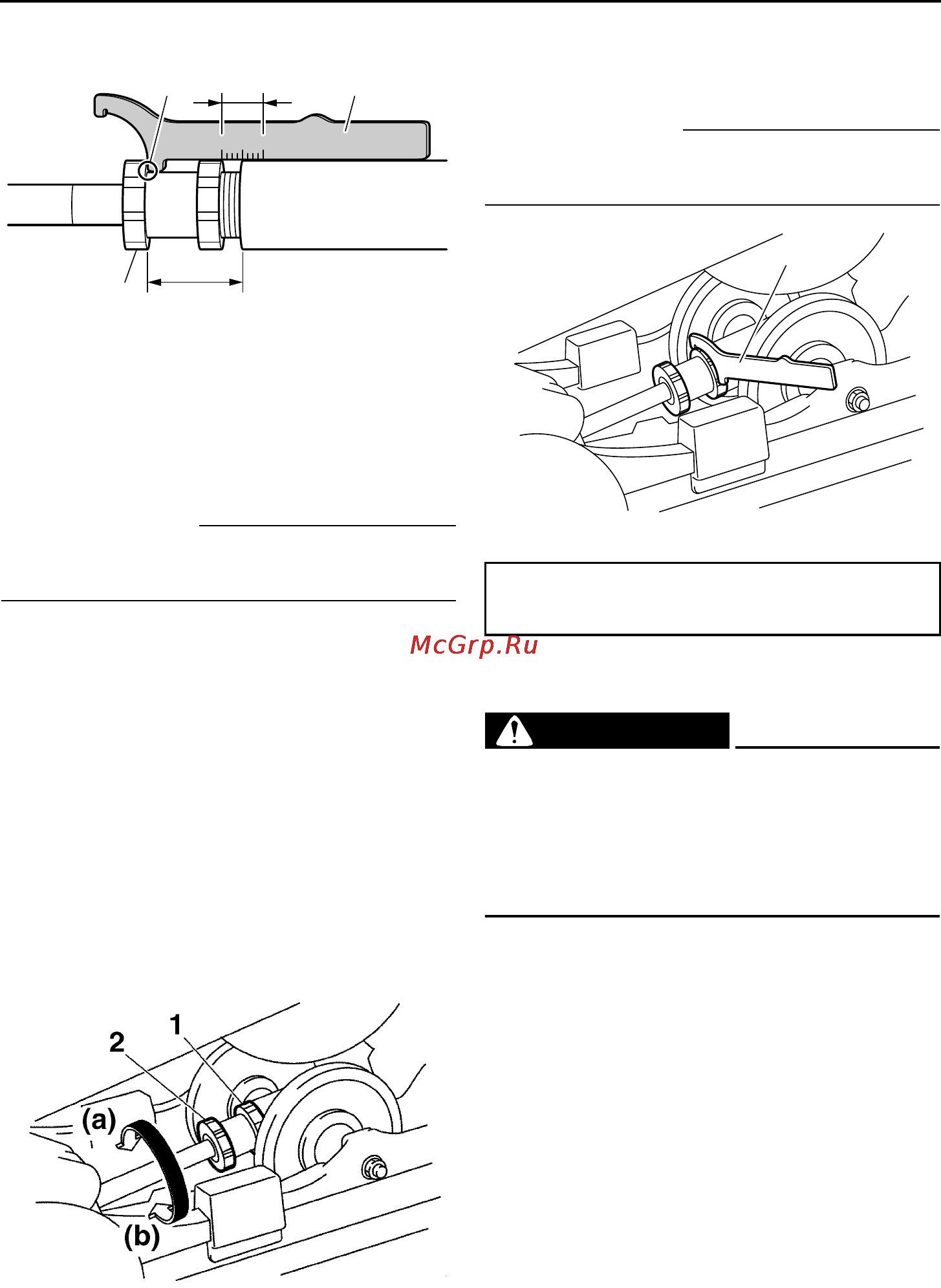

1. Удерживая регулировочную гайку на
месте, ослабьте контргайку.
1. Специальный угловой гаечный ключ
2. Регулятор тяги управления
3. Пределы шкалы
4. Специальный ключ
5. Длина тяги управления
1. Контргайка
2. Регулятор тяги управления
Min Max
34
5
1
2
1. Специальный ключ
Крутящий момент затяжки контргайки:
35 Нм (3.5 м·кгс, 25 фут·фунт силы)
1
U8HGR2X0.book Page 46 Wednesday, May 9, 2012 4:20 PM
