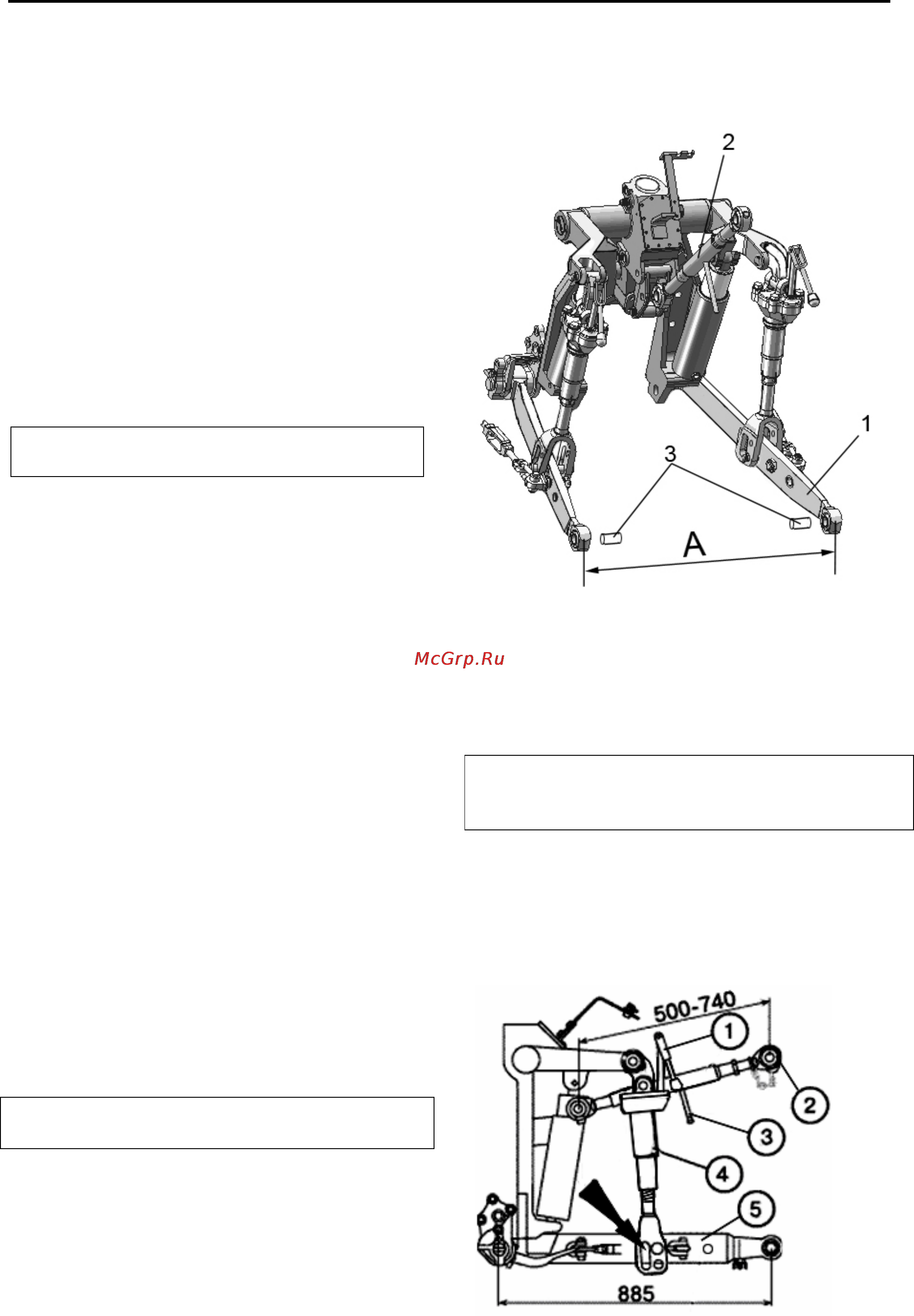

Беларус 1220.1/1220.3 Раздел Д. Устройство и работа
Д55
Заднее навесное устройство (ЗНУ)
Трехточечное навесное устройство
2-ой категории с присоединительными
точками 3-ей категории служит для при-
соединения трактору навесных и полу-
навесных сельскохозяйственных машин
и орудий со следующими присоедини-
тельными элементами:
• длина оси подвеса «А» (условное
расстояние между шарнирами ниж-
них тяг) равна 870/1010 мм, соответ-
ственно для 2-ой и 3-ей категории;
• диаметр отверстий задних шарниров
нижних тяг равен 37,4 мм.
• диаметр пальца верхней тяги равен
31,75 мм.
ВНИМАНИЕ! Перед присоединением
машин тщательно изучите этот раздел.
На тракторе установлены цельные
нижние тяги (1) длиной 885 мм и верх-
няя тяга (2) с шарнирами 3-ей категории.
Для работы с машинами 2-ой категории
в ЗИП трактора укладываются переход-
ные втулки (3) для нижних тяг под ось
подвеса орудия Ø28 мм и переходные
втулки и пальцы Ø22 мм и Ø25 мм для
подсоединения верхней тяги к орудию.
Верхняя тяга и раскосы
Длина верхней тяги (2) регулируется
в пределах 500...740 мм с помощью ру-
коятки (3).
В ЗНУ установлены два шестеренча-
тых (регулируемых) раскоса. Их длина
может изменяться в пределах 580...665
мм с помощью вращения рукоятки (1).
В состоянии отгрузки с завода длина
обоих раскосов установлена на стан-
дартную величину 640 мм.
Для ускорения изменения длины рас-
косов на их вилке предусмотрены два
отверстия под установку пальца.
ВАЖНО! Регулировку положения маши-
ны производите только правым раскосом.
Для копирования рельефа обраба-
тываемого участка поля при работе с
широкозахватными машинами и во из-
бежание повреждения раскосов соеди-
ните раскосы (4) с нижними тягами (5)
через пазы (показаны стрелкой).
ВАЖНО! Пазы вилки раскоса при этом
должны быть позади отверстия по ходу
трактора избежание повреждения раскоса.
Для повышения грузоподъемности ЗНУ
возможна перестановка вилок раскосов и
проушины стяжки на одно отверстие назад
по ходу трактора. При этом необходимо
увеличить длину стяжек путем установки
дополнительной серьги с каждой стороны.
