Беларус 1220.1/1220.3 Раздел Г. Органы управления и приборы
Г1

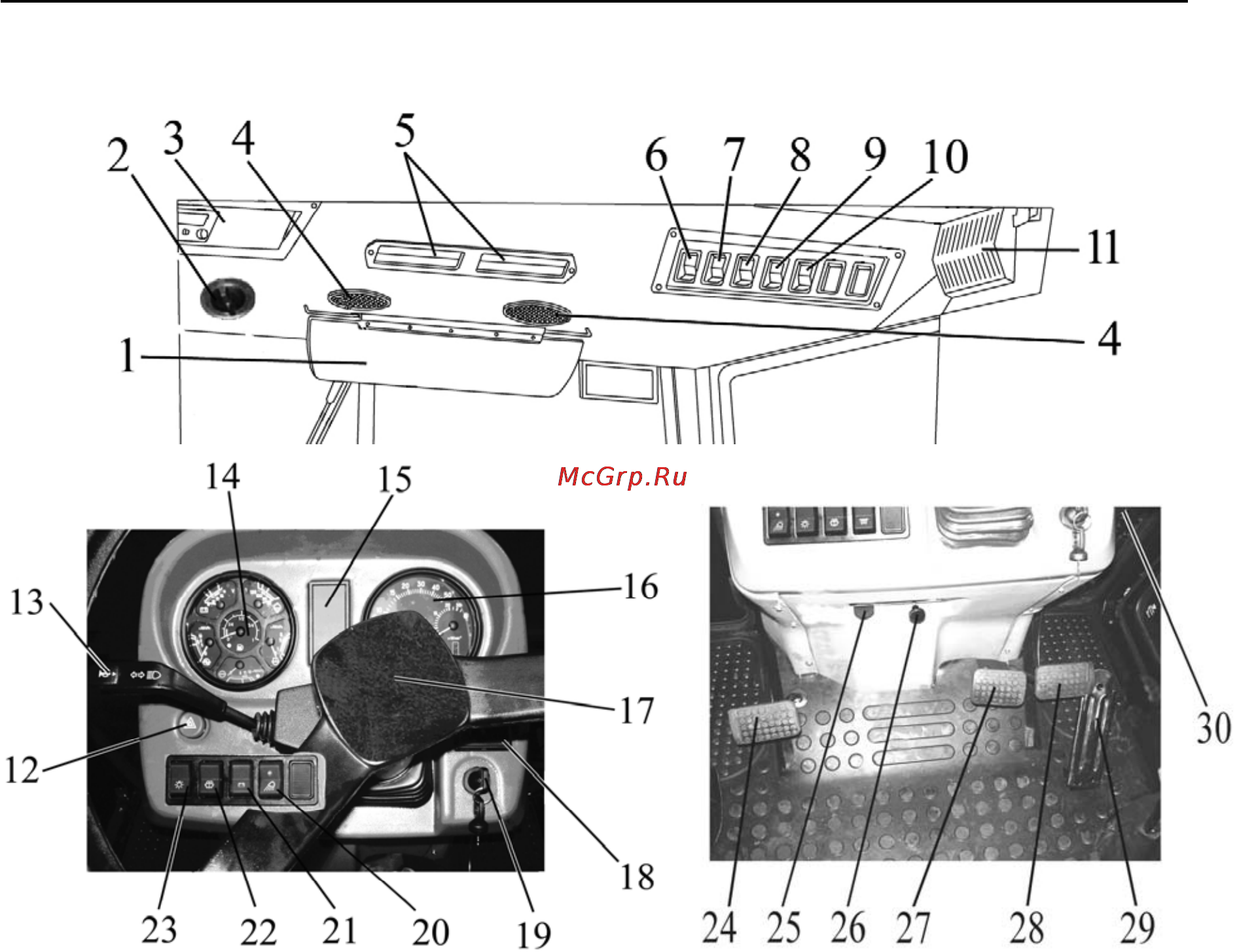

Раздел Г. ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ
1. Солнцезащитный козырек;
2. Рукоятка управления краном отопителя
кабины;
3. Радиоприемник (если установлен);
4. Воздухораспределители системы вен-
тиляции и отопления кабины;
5. Рециркуляционные заслонки;
6. Выключатель стеклоочистителя перед-
него стекла;
7. Выключатель вентилятора отопителя ка-
бины;
8. Выключатель задних рабочих фар;
9. Выключатель передних рабочих фар на
крыше кабины;
10. Выключатель фонарей знака «Авто-
поезд»;
11.
Плафон кабины с выключателем;
12. Выключатель аварийной световой
сигнализации;
13. Многофункциональный подрулевой
переключатель, (указатель поворотов,
дальнего/ближнего света, звукового сиг-
нала, сигнализацией дальним светом);
14. Комбинация приборов;
15. Блок контрольных ламп;
16. Индикатор комбинированный;
17. Рулевое колесо;
18. Пульт программирования индикатора
комбинированного;
19. Выключатель стартера и приборов;
20. Выключатель передних рабочих фар
на поручнях кабины;
21. Дистанционный выключатель АКБ;
22. Выключатель стеклоомывателя;
23. Центральный переключатель света;
24. Педаль сцепления;
25. Рукоятка останова дизеля;
26. Рукоятка фиксации наклона рулевой
колонки;
27. Педаль тормоза левая
28. Педаль тормоза правая
29. Педаль управления подачей топлива
30. Рычаги управления выводами гидро-
системы
